Шаг 5: Рабочие условия

1.

Установите Gravitational Acceleration (Гравитационное ускорение).

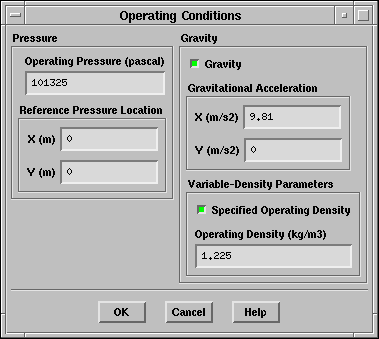

Define $\rightarrow$ Operating Conditions...

\begin{figure}\psfig{file=figures/bowl-pan-opcond.ps} \end{figure}

(a)

Включите Gravity (Гравитация).

Панель расширится.

(b)

Установите Gravitational Acceleration (Гравитационное ускорение) в направлении оси X равным 9.81 м/с $^2$.

Ускорение направленно в положительном направлении оси $x$.

2.

Установите рабочую плотность.

(a)

Под надписью Variable-Density Parameters (Переменная-Плотность Параметры) включите опцию Specified Operating Density (Задать рабочую плотность) и примите Operating Density (Рабочая плотность) равной 1.225.



Это хорошая идея установить в качестве рабочей плотности плотность более лёгкой фазы. Это исключит нарастание гидростатического давления внутри более лёгкой фазы, улучшая точность округления для баланса импульса.

Замечание:

Reference Pressure Location (Относительное положение давления) (0,0) расположено в области где всегда будет только одна фаза (воздух). Это условие для гладкой и быстрой сходимости. Если это не так вам нужно указать более подходящее положение.


next up previous contents Назад: Шаг 4: Фазы
Вверх: Использование VOF Модели
Вперёд: Шаг 6: Граничные условия
