[Fluent Inc. Logo] return to home
next up previous contents

Шаг 2: Модели

1.

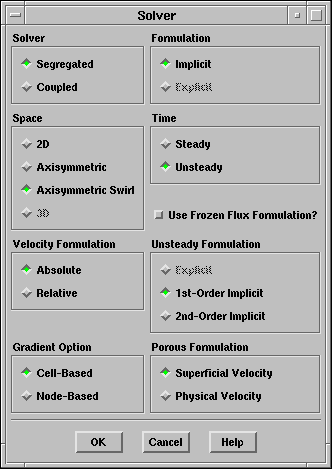

Установите переходную (нестационарную) модель с осесимметричным вихрем (transient model with axisymmetric swirl).

Define $\rightarrow$ Models $\rightarrow$ Solver...

\begin{figure}\psfig{file=figures/bowl-pan-solver.ps} \end{figure}

(a)

Оставьте по умолчанию Segregated (раздельный) решатель.

Раздельный решатель (segregated solver) должен использоваться при многофазном моделировании.

(b)

Под надписью Space (Пространство) выберите Axisymmetric Swirl (Осесимметричный вихрь).

(c)

Под надписью Time (Время) выберите Unsteady (Нестационарный).

2.

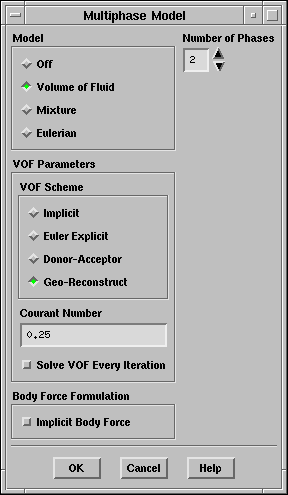

Включите VOF модель.

Define $\rightarrow$ Models $\rightarrow$ Multiphase...

\begin{figure}\psfig{file=figures/bowl-pan-vof.ps} \end{figure}

(a)

Выберите Volume of Fluid в качестве модели (Model).

Панель расширится.

(b)

Под надписью VOF Parameters выберите Geo-Reconstruct (Geo-Перестройка, Востановление) (по умолчанию) в качестве VOF Scheme (VOF Схема).

Это более точная отслеживающая взаимодействие схема (interface-tracking scheme) и рекомендуется для большинства нестационарных VOF задач.

Когда вы нажмёте OK FLUENT сообщит, что тип одной из зон должен быть изменён до начала расчёта. Это вы сделаете при задании граничных условий.

3.

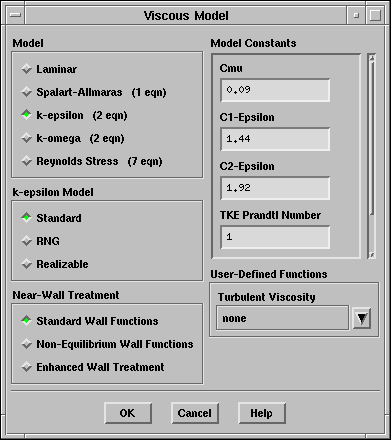

Включите стандартную $k$- $\epsilon$ модель турбулентности.

Define $\rightarrow$ Models $\rightarrow$ Viscous...

\begin{figure}\psfig{file=figures/bowl-pan-viscous.ps} \end{figure}

(a)

Выберите k-epsilon в качестве Model, и оставьте опцию по умолчанию Standard под надписью k-epsilon Model.


next up previous contents Назад: Шаг 1: Сетка
Вверх: Использование VOF Модели
Вперёд: Шаг 3: Материалы

Translated by Bezobrazov Pavel (bpv7@rambler.ru)
