Шаг 1: Сетка

1.

Считайте файл 2D сетки, bowl.msh.

File $\rightarrow$ Read $\rightarrow$ Case...

2.

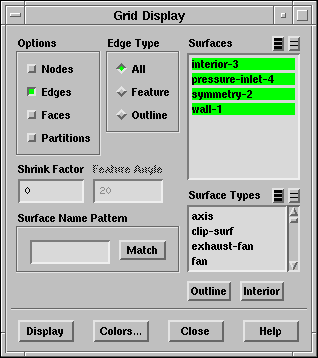

Отобразите сетку (Рис.  16.2).

Display $\rightarrow$ Grid...

\begin{figure}\psfig{file=figures/bowl-pan-disp-grid.ps} \end{figure}

Как показанно на рис.  16.2 только половина чаши будет моделироваться всилу симметрии относительно оси. Ось чаши расположена горизонтально.

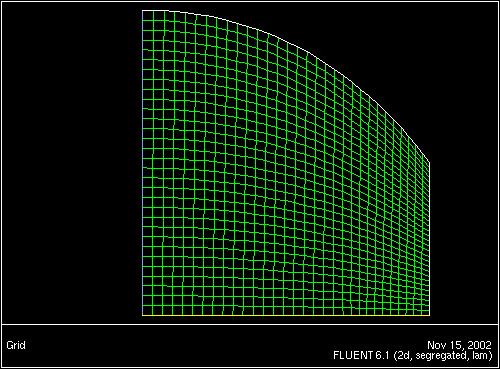

Рис. 16.2: Отображение сетки
\begin{figure} \psfig{file=figures/bowl-fig-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}
