Шаг 2: Модели

В задаче необходимо решение уравнения энергии и сохранения компонентов (species conservation equation) наряду с уравнениями неразрывности и импульса.

1.

Оставьте параметры решателя без изменений.

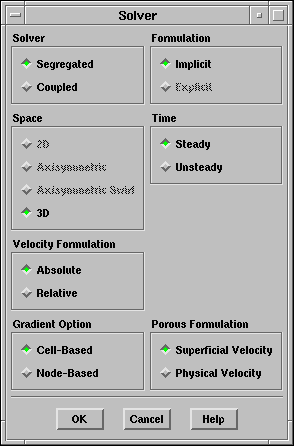

Define $\rightarrow$ Models $\rightarrow$ Solver...

\begin{figure}\psfig{file=figures/surface-panel-solver.ps} \end{figure}

2.

Включение теплопередачи активированием уравнения энергии.

Define $\rightarrow$ Models $\rightarrow$ Energy...

\begin{figure}\psfig{file=figures/surface-panel-energy.ps} \end{figure}

3.

Включение переноса химических реагентов и реакций (chemical species transport и reaction)

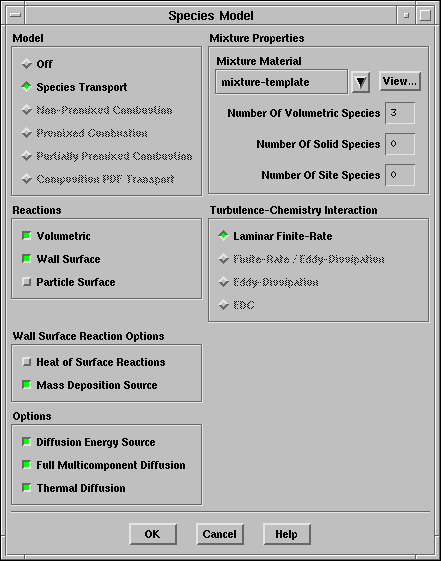

Define $\rightarrow$ Models $\rightarrow$ Species...

\begin{figure}\psfig{file=figures/surface-panel-species-model.ps} \end{figure}

(a)

Под надписью Model (Модель) выберите Species Transport (Перенос реагентов).

Откроется панель Species Model.

(b)

Под надписью Reactions (Реакции) выберите Volumetric (Объёмные) и Wall Surface (Поверхностные).

(c)

Под надписью Wall Surface Reaction Options (Опции поверхностных реакций) выберите Mass Deposition Source (Источник массовых отложений).

Mass Deposition Source выбрана потому, что возникают значительные потери массы за счёт отложения на поверхности, то есть As(s) и Ga(s) начинают осаждаться на поверхности. Если этого не учесть в общем балансе масс, то будет существенный небаланс.

(d)

Оставьте опцию Diffusion Energy Source (Источник энергии диффузии) включенной.

Замечание:

Это включит влияние переноса энтальпии за счёт диффузии реагентов в уравнение энергии, что вносит вклад в энергетический баланс, особенно в случае, когда критерий Льюиса (Lewis numbers) далеки от единицы.

(e)

Выберите Full Multicomponent Diffusion (Полная многокомпонентная диффузия) и Thermal Diffusion (Термическая диффузия).

Замечание:

Full Multicomponent Diffusion активирует уравнения Стефана-Максвелла (Stefan-Maxwells equations) и рассчитывает диффузионные потоки всех компонентов по градиентам концентраций. Эффекты Thermal Diffusion приводят к тому, что более тяжёлые молекулы диффундируют медленнее, а лёгкие - быстрее, в направлении нагретых поверхностей (towards heated surfaces).

(f)

Нажмите OK.

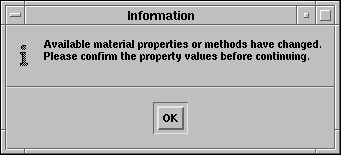

В консоли будут указаны свойства, необходимые для моделей, которые вы выбрали. Появится информационное окно с просьбой подтвердить значения величин полученные из базы данных.

\begin{figure}\psfig{file=figures/surface-panel-info.ps} \end{figure}

(g)

Нажмите OK чтобы продолжить.
