Шаг 1: Сетка

1.

Считайте файл сетки surface.msh.

File $\rightarrow$ Read $\rightarrow$ Case...

2.

Проверьте сетку.

Grid $\rightarrow$ Check

Замечание:

Так как сетка была создана в сантиметрах (которые не являются единицами длины по умолчанию) необходимо провести её масштабирование с помощью панели Scale Grid (Масштабирование сетки).

3.

Масштабирование сетки.

Grid $\rightarrow$ Scale...

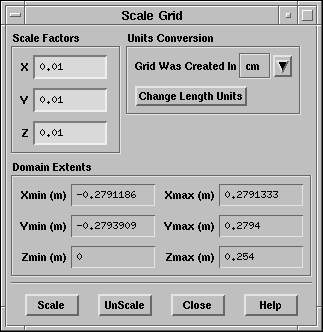

\begin{figure}\psfig{file=figures/surface-panel-scale.ps} \end{figure}

(a)

В списке Units Conversion (Преобразование единиц) выберите cm.

(b)

Нажмите Scale для масштабирования сетки.

Окончательный охват сетки должен быть как в панели выше.

Замечание:

Поскольку в задаче будут использоваться единицы SI нет необходимости изменять единицы измерения.

4.

Отобразите сетку (Рис.  14.2).

Display $\rightarrow$ Grid...

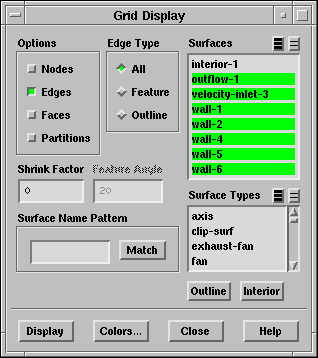

\begin{figure}\psfig{file=figures/surface-panel-grid.ps} \end{figure}

Внимание:

Можете использовать левую кнопку мышки для вращения изображения сетки и правую кнопку мышки для того, чтобы узнать номера зон соответствующие границам. Увеличение и уменьшение рисунка можете производить используя среднюю кнопку мышки.

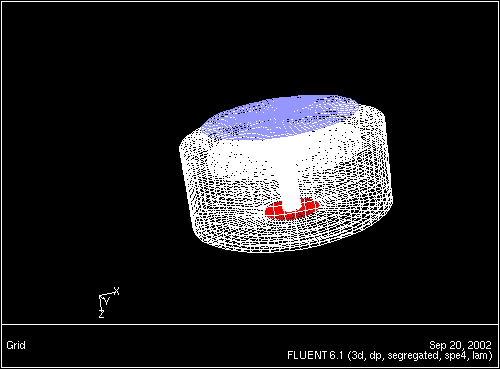

Рис. 14.2: Отображение сетки
\begin{figure} \psfig{file=figures/surface-display-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}
