Шаг 8: Материалы: Дискретная фаза

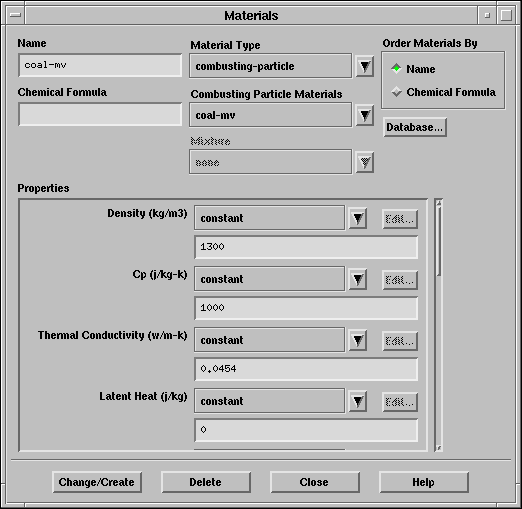

Define $\rightarrow$ Materials...

\begin{figure}\psfig{file=figures/coal-materials-particle.ps} \end{figure}

1.

Выберите combusting-particle (горючие частицы) из списка Material Type (Тип материала).

Другие типы материалов (капли, инертные частицы) появятся в этом списке если вы создадите впрыски данных типов.

2.

Оставьте выбранное (coal-mv) в списке Combusting Particle Materials (Материалы горючих частиц).

Этот материал вы выбрали в панели Set Injection Properties. Вы можете нажать кнопку Database... (База данных) для просмотра возможных материалов. Здесь вы просто измените свойства для выбранного материала, coal-mv.

3.

Установите следующие постоянные свойства материала coal-mv:


Density (Плотность)1300 kg/m $^3$
Cp1000 J/kg-K
Thermal Conductivity (Теплопроводность) 0.0454 w/m-k
Latent Heat (скрытая теплота ( фазового перехода )) 0
Vaporization Temperature (Температура выхода летучих) 400 K
Volatile Component Fraction (%) (Содержание летучих) 28
Binary Diffusivity (Бинарный коэффициент диффузии) 5e-4 m $^2$/s
Particle Emissivity (Коэффициент излучения частиц) 0.9
Particle Scattering Factor (Степень рассеяния частиц) 0.6
Swelling Coefficient (Коэффициент набухания) 2
Burnout Stoichiometric Ratio (Стехиометрическая степень выгорания)2.67
Combustible Fraction (%) (Горючая часть) 64


FLUENT использует параметры следующим образом:

  • Density определяет инерцию и массовую силу (при не равном нулю ускорении свободного падения).

  • Cp определяет тепло необходимое для изменения температуры частиц.

  • Latent Heat тепло необходимое на испарение летучих веществ. Часто используют нулевое значение при моделировании сжигания угля с помощью модели горения без предварительного смешения. Однако, вам придется устанавливать не нулевое значение Latent Heat если содержание воды было включено в определение летучих как паровая фаза воды.

  • Vaporization Temperature - температура начала выхода летучих. Её следует устанавливать равной температуре подводимого топлива в prePDF.

  • Volatile Component Fraction определяет массу каждой частицы при выходе летучих.

  • Binary Diffusivity - это коэффициент диффузии окислителя в поверхность частиц и используется как диффузионный лимит степени выгорания угля.

  • Particle Emissivity используется для расчёта теплообмена излучением для часиц.

  • Particle Scattering Factor фактор набухания из-за частиц (scattering factor due to particles).

  • Swelling Coefficient determines the change in diameter during coal devolatilization. A swelling coefficient of 2 implies that the particle size will double as the volatile fraction is released.

  • Burnout Stoichiometric Ratio (Стехиометрическая степень выгорания) используется для расчёта диффузионно контролируемой степени выгорания. Этот параметр не используется в модели без предварительного смешивания (non-premixed combustion model).  Если используется химическая модель без промежуточных реакций (finite-rate chemistry) стехиометрическая степень выгорания определяет массу кислорода необходимую для сжигания единицы массы угля. Значение по умолчанию представляет собой массу окислителя, необходимую для полного сгорания твёрдого углерода C(s) до CO $_2$

  • Combustible Fraction содержание кокса по массе в частицах угля. Оно определяет массу каждой частицы угля в рамках подмодели выгорания.

!
Установки для  Vaporization Temperature, Combustible Fraction и Volatile Component Fraction должны соответствовать параметрам указанным в prePDF

4.

Выберите Single Rate Devolatilization Model (Модель выхода летучих единственной скорости) для Devolatilization Model (Модель выхода летучих).

(a)

Выберите опцию single-rate в списке Devolatilization Model.

Откроется панель Single Rate Devolatilization Model.

\begin{figure}\psfig{file=figures/coal-devolmodels.ps} \end{figure}

(b)

Примите параметры по умолчанию для модели выхода летучих.

5.

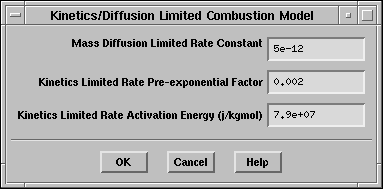

Выберите kinetics/diffusion-limited (диффузионно-кинетическое ограничение) для Combustion Model (Модель горения).

(a)

Выберите опцию kinetic/diffusion-limited в списке Combustion Model.

Откроется панель Kinetics/Diffusion Limited Combustion Model.

\begin{figure}\psfig{file=figures/coal-mat-combmodel-kd.ps} \end{figure}

(b)

Примите параметры по умолчанию.

6.

Нажмите Change/Create (Изменить/Создать) и закройте панель Materials (Материалы).
