Шаг 5: Модели: Непрерывная газовая фаза

1.

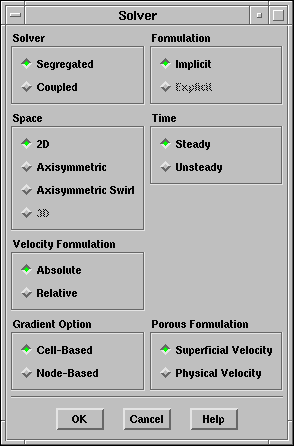

Оставьте по умолчанию раздельный решатель (segregated solver).

Модель горения без предварительного смешения (non-premixed combustion model) применима только с раздельным решателем (segregated solver).

Define $\rightarrow$ Models $\rightarrow$ Solver...

\begin{figure}\psfig{file=figures/coal-define-solver.ps} \end{figure}

2.

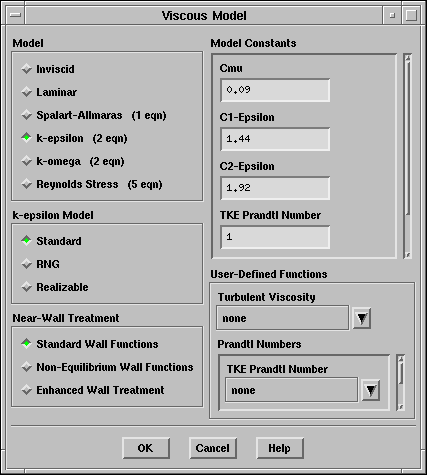

Включите стандартную $k$- $\epsilon$ модель турбулентности.

Define $\rightarrow$ Models $\rightarrow$ Viscous...

\begin{figure}\psfig{file=figures/coal-viscous.ps} \end{figure}

Замечание:

Поскольку течение турбулентно, $k$- $\epsilon$ модель турбулентности подходит.

3.

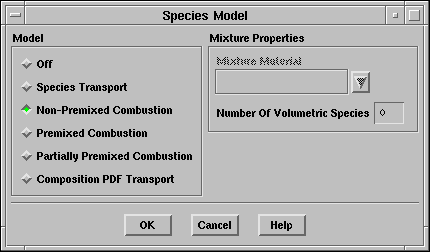

Включите модель горения без предварительного смешения (non-premixed combustion model)

Define $\rightarrow$ Models $\rightarrow$ Species...

(a)

Выберите Non-Premixed Combustion под надписью Model (Модель).

Панель расширится.

\begin{figure}\psfig{file=figures/coal-sptr.ps} \end{figure}

После нажатия OK, FLUENT откроет диалоговое окно открытия файла для указания PDF файла, требуемого для решения.

(b)

В диалоговом окне выберите PDF файл для не адиабатной системы (coal.pdf).

FLUENT сообщит, что указанный файл содержит 13 компонентов, а также, что навый материал с именем pdf-mixture (pdf-смесь) был создан.

FLUENT покажет информационное окно сообщающее о том, что доступные свойства материала изменены. Вы установите свойства позднее, поэтому просто нажмите OK в информационном окне.

Замечание:

FLUENT при применении модели горения без предварительного смешения автоматически включает решение уравнения энергии, поэтому нет необходимости заходить в панель Energy для включения теплопередачи.

4.

Включите излучение выбрав P1 модель излучения.

Define $\rightarrow$ Models $\rightarrow$ Radiation...

\begin{figure}\psfig{file=figures/coal-radiationmodel.ps} \end{figure}

P-1 модель - это единственная модель излучения которая может учитывать лучевой теплообмен между газом и твёрдыми частицами.
