Шаг 4: Сетка

1.

Считайте 2D файл сетки, coal.msh.

File $\rightarrow$ Read $\rightarrow$ Case...



2.

Проверьте сетку.

Grid $\rightarrow$ Check

Отчёт по проверке не должен содержать ошибок и отрицательных значений объёма.

3.

Отобразите сетку (Рис.  13.6).

Display $\rightarrow$ Grid...

Замечание:

Как показано на Рис.  13.7 граница, расположенные вверх по течению, состоит из двух различных входов (для низкоскоростного и высокоскоростного потока воздуха). Граница расположенная вниз по течению определяет давление на выходе, верхняя граница является стенкой, а нижняя - плоскостью симметрии.

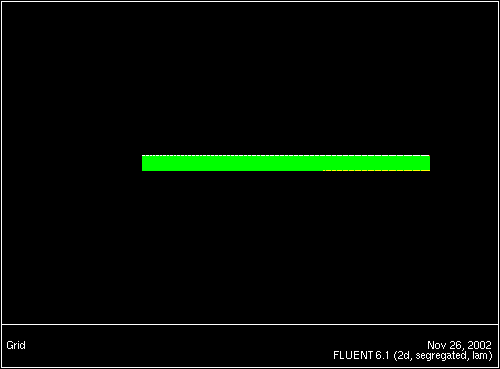

Рис. 13.6: Контур 2D сетки угольной топки
\begin{figure} \psfig{file=figures/coal-gridplot.ps,height=3.0in,angle=-90,silent=} \par\end{figure}

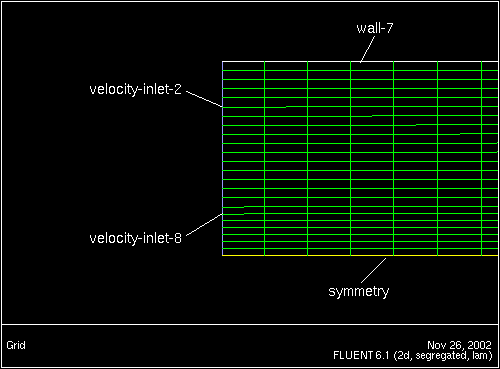

Рис. 13.7: Отображение сетки с указанием типов границ
\begin{figure}\psfig{file=figures/coal-gridplot2.ps,height=3.0in,angle=-90,silent=} \end{figure}
