Шаг 12: Сохранение и обработка данных зависящих от времени

После 0.1 секунды решение достигло периодичности. Для изучения течения за один период совмещения лопаток статора и ротора необходимо продолжить расчёт сохраняя результаты каждые 5 шагов по времени.

1.
Потребуем автоматического сохранения файлов через каждые 5 шагов по времени

File $\rightarrow$ Write $\rightarrow$ Autosave...

\begin{figure}\psfig{file=figures/sliding-autosave.ps} \end{figure}

(a)

Установите Autosave Case File Frequency (Частота сохранения файла настроек)  и Autosave Data File Frequency (Частота сохранения файла данных) равными 5.

(b)

В поле Filename введите slid.gz.

(c)

Нажмите OK.

При сохранении файлов FLUENT добавляет к префиксу (slid) номер шага по времени, например slid1005.cas и slid1005.dat, где 1005 - номер шага.

По выбору, вы можете добавить к имени файла расширение .gz  (например, slid.gz) указав FLUENT необходимость сохранять файлы в сжатом формате. Окончательное имена файлов будут выглядеть так slid1005.cas и slid1005.dat

!

Когда используется скольжение сеток необходимо сохранять файл настроек каждый раз, когда вы сохраняете файл данных. Файл настроек содержит информацию о сетке, которая изменяется во времени.

Внимание:

Если вы хотите использовать графическую анимацию решения вам необходимо использовать панель Solution Animation для настройки анимации до начала расчёта. Подробнее смотрите в Главе  4.

2.

Установка контроля подъёмной силы

Используйте новое имя файла предотвратив запись данных поверх сохранённых ранее.

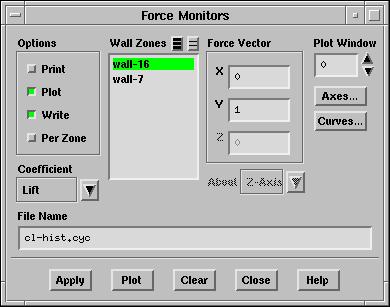

Solve $\rightarrow$ Monitors $\rightarrow$ Force...

\begin{figure}\psfig{file=figures/sliding-forcemonitor-final.ps} \end{figure}

(a)

В поле File Name введите cl-hist.cyc.

(b)

Нажмите Apply.

(c)

Нажмите Clear.

Это удалит данные, полученные на предыдущем шаге, из памяти.

(d)

Нажмите Yes при запросе подтверждения на удаление информации.

(e)

Нажмите на кнопку Axes... (Оси...) чтобы переустановить область и диапазон.

Это откроет панель Axes - Force Monitor Plot (Оси - График контроля сил).

i.

Под надписью Axis (Оси) выберите X.

ii.

Под надписью Options (Опции) выберите Auto Range (Авто Диапазон).

Это деактивирует поля Minimum и Maximum.

iii.

Нажмите Apply.

iv.

Под надписью Axis (Оси) выберите Y.

v.

Под надписью Options (Опции) выберите Auto Range.

vi.

Нажмите Apply, закройте панель Axes - Force Monitor Plot.

(f)

Закройте панель Force Monitors (Контроль поверхностей).

3.

Продолжайте расчёт требуя 70 шагов по времени.

Solve $\rightarrow$ Iterate...

Замечание:

Файлы данных и настроек будут сохраняться таким образом каждые 0.0005 с. График подъёмной силы показан на Рис.  10.12.

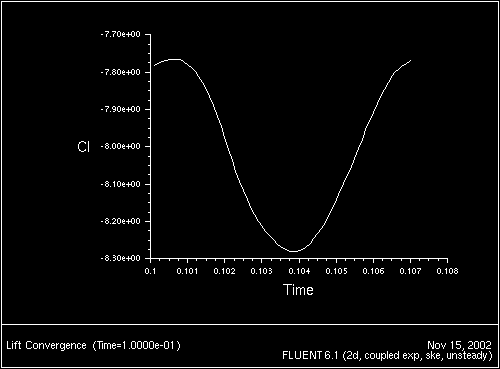

Рис. 10.12: График подъёмной силы за последний период совмещения лопаток статора и ротора
\begin{figure} \psfig{file=figures/sliding-cplot2-final.ps,height=3.0in,angle=-90,silent=} \end{figure}

4.

Анализ результатов на разных временных слоях за период совмещения лопаток статора и ротора

(a)

Считайте файл настроек и файл данных которые вас интересуют.

File $\rightarrow$ Read $\rightarrow$ Case & Data...

(b)

Отображение распределения статического давления.

Примеры распределение давления при t = 0.1030 и t = 1.070 с. показаны на рис. 10.13 и 10.14 соответственно.

Display $\rightarrow$ Contours...

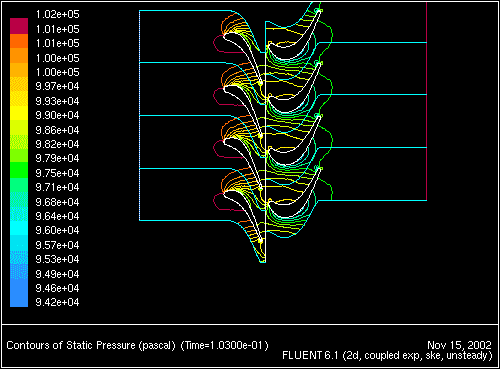

Рис. 10.13: Распределение давления при t = 0.103 c.
\begin{figure} \psfig{file=figures/sliding-pressureplot3-1030.ps,height=3.0in,angle=-90,silent=} \end{figure}

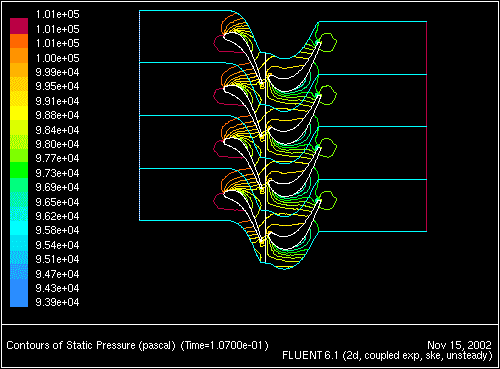

Рис. 10.14: Распределение давления при t = 0.107 c.
\begin{figure} \psfig{file=figures/sliding-pressureplot3-1070.ps,height=3.0in,angle=-90,silent=} \end{figure}
