Шаг 11: Последующая обработка при t = 0.1 с.

!

Для скользящих сеток необходимо загружать файл данных вместе с файлом настроек.

1.

Отображение векторов скорости при $t = 0.1$ с. (Рис.  10.9).

Display $\rightarrow$ Vectors...

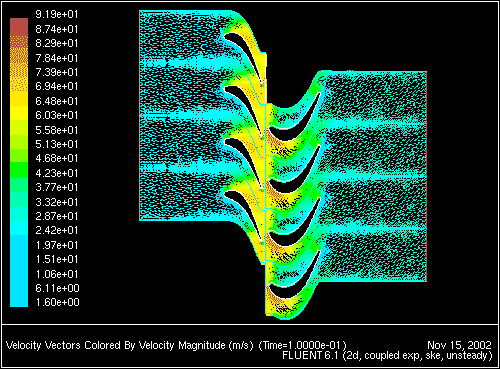

Рис. 10.9: Векторы скорости при T = 0.1 с: Нестационарное решение
\begin{figure} \psfig{file=figures/sliding-vecplot2-01.ps,height=3.0in,angle=-90,silent=} \end{figure}

Замечание:

Векторы скорости на Рис.  10.9 отображаются в абсолютной системе координат, если необходимо отобразить векторы скорости в движущейся системе координат необходимо выбрать Relative Velocity (Относительная скорость) в списке Vectors Of (Векторы) и выбрать область течения ротора в Reference Zone (Опорная Зона) в панели Reference Values (Опорные значения).

2.

Отображение статического давления при $t = 0.1$ с. (Рис.  10.10).

Display $\rightarrow$ Contours...

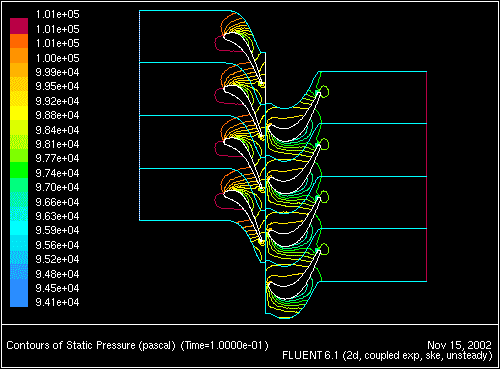

Рис. 10.10: Распределение статического давления при $t = 0.1$ с: Нестационарное течение
\begin{figure} \psfig{file=figures/sliding-pressplot2-01.ps,height=3.0in,angle=-90,silent=} \end{figure}

Замечание:

Отметим непрерывность в распределении статического давления в области скольжения. Причина этому что график распределения использует одностороннюю интерполяцию с обоих сторон плоскости скольжения. Это лишь эффект отображения.

3.

Определим мгновенное значение потерь полного давления в системе.

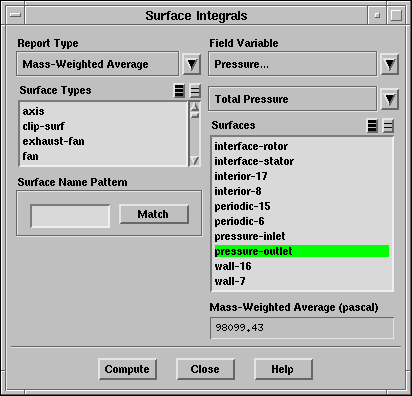

Report $\rightarrow$ Surface Integrals...

\begin{figure}\psfig{file=figures/sliding-totalpressureloss-01.ps} \end{figure}

(a)

В списке Report Type (Тип отчёта) выберите Mass-Weighted Average (Масса-среднее взвешенное).

(b)

Выберите Pressure... и Total Pressure в списке Field Variable (Переменная поля, области).

(c)

В списке Surfaces (Поверхности) выберите pressure-outlet (давление-выход).

(d)

Нажмите Compute (Расчёт).

Осреднённое по массе мгновенное полное давление на выходе из ступени порядка 98100 Па, что составляет потерю около 3200 Па относительно полного давления на входе входа 101325 Па.

4.

Отображение мгновенного значения коэффициента давления на лопатках ротора при $t = 0.1$ с. (Рис.  10.11).

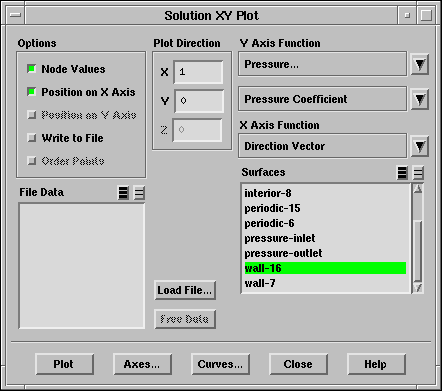

Plot $\rightarrow$ XY Plot...

\begin{figure}\psfig{file=figures/sliding-xyplot-01.ps} \end{figure}

(a)

Выберите Pressure... и Pressure Coefficient в списках Y Axis Function (Функция оси Y).

(b)

В списке Surfaces (Поверхности) выберите wall-16.

(c)

Нажмите Plot (Отобразить).

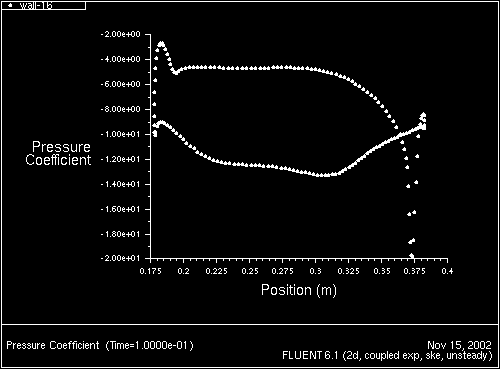

Рис. 10.11: Коэффициент давления на вращающемся роторе при t = 0.1 c.
\begin{figure} \psfig{file=figures/sliding-pcoefplot-01.ps,height=3.0in,angle=-90,silent=} \end{figure}
