Шаг 6: Postprocessing

Отображение распределения полного давления (Рис 8.4).

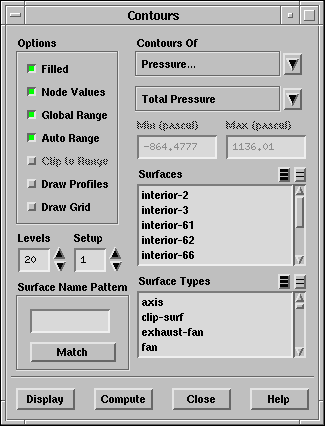

Display $\rightarrow$ Contours...

$\begin{figure}\psfig{file=figures/2d-blower-contour.ps} \end{figure}$

(a)

Выберите Pressure... (Давление) и Total Pressure (Полное Давление) в списке Contours Of (Распределение).

(b)

Выберите Filled (Заливка) в Options (Опции).

(c)

Нажмите Display (Отображение).

Распределение полного давления показывает наличие скачка давления при прохождении потока через лопатки.

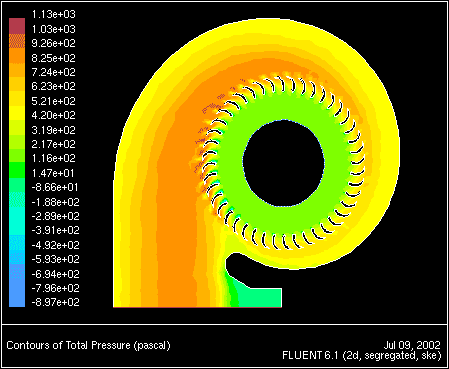

**Рис. 8.4:** Распределение полного давления
$\begin{figure} \psfig{file=figures/2d-blower-total-press.ps,height=3.0in,angle=-90,silent=} \end{figure}$

Отображение векторов скорости (Рис. 8.5).

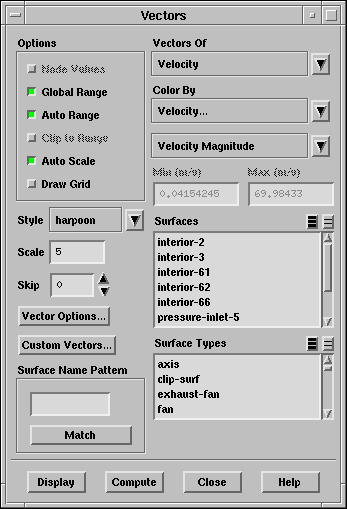

Display $\rightarrow$ Vectors...

$\begin{figure}\psfig{file=figures/2d-blower-vectors.ps} \end{figure}$

(a)

Установите масштаб Scale равным 5.

(b)

Нажмите Display (Отображение).

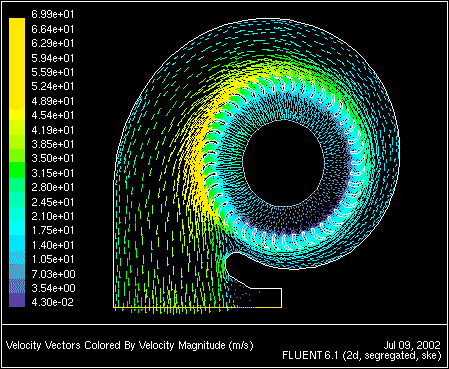

**Рис. 8.5:** Векторы скорости
$\begin{figure} \psfig{file=figures/2d-blower-vector.ps,height=3.0in,angle=-90,silent=} \end{figure}$

По умолчанию выбран Auto Scale (Авто масштаб). Это автоматически определяет масштаб векторов скорости относительно наименьшего размера ячеек сетки. Для увеличения длинны векторов необходимо установить масштаб Scale более 1.

Отчёт по массовым расходам при давлениях pressure-inlet-5 и pressure-outlet-9.

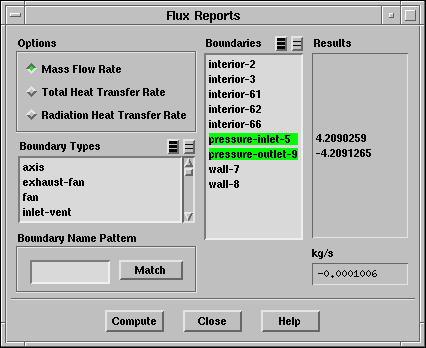

Report $\rightarrow$ Fluxes...

$\begin{figure}\psfig{file=figures/2d-blower-flux-report.ps} \end{figure}$

(a)

Оставьте опцию Mass Flow Rate (Массовый расход) в Options (Опции).

(b)

Выберите pressure-inlet-5 и pressure-outlet-9 в списке Boundaries (Границы).

(c)

Нажмите Compute (Считать).

Небаланс должен составлять незначительную долю (скажем, 0.5%) от полного расхода через схему. Если неболанс существенный необходимо снизить допустимую погрешность.

Отчёт по расходу рассчитывается только на границах. Для отчёта по расходам на поверхностях и плоскостях используйте опцию Surface Integrals... (Поверхностные интегралы) в меню Report (Отчёты).
