Шаг 5: Решение

1.

Выбирите схему второго порядка дискретизации для основных уравнений.

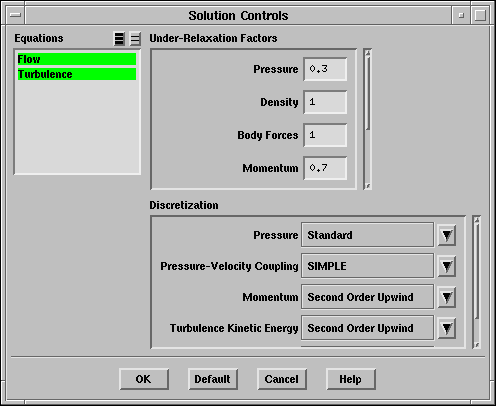

Solve $\rightarrow$ Controls $\rightarrow$ Solution...

\begin{figure}\psfig{file=figures/2d-blower-solution-controls.ps} \end{figure}

(a)

В списках Momentum (Импульс), Turbulence Kinetic Energy (Кинетическая Энергия Турбулентности), и Turbulence Dissipation Rate (Степень турбулентной диссипации), выберите Second Order Upwind (Второй порядок .... ).

Схема второго порядка обеспечит лучшую точность решения.

(b)

Оставьте остальные параметры решения по умолчанию.

2.

Отображение невязки при решении.

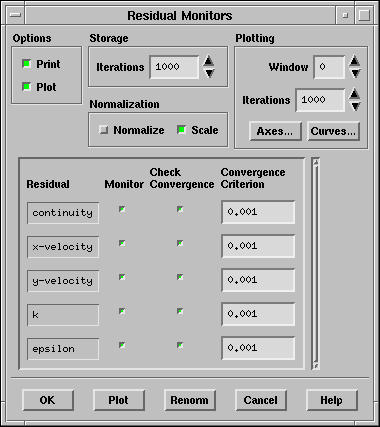

Solve $\rightarrow$ Monitors $\rightarrow$ Residual...

(a)

В Options (Опции), выберите Plot (Отображать) и нажмите OK.

\begin{figure}\psfig{file=figures/2d-blower-resid-mon.ps} \end{figure}

3.

Определите решение, используя граничные условия установите давление на входе pressure-inlet-5.

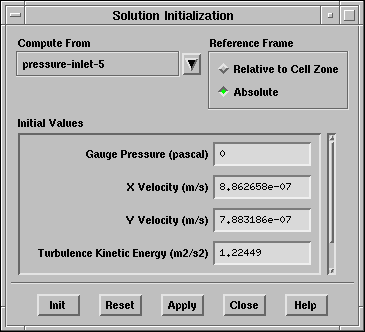

Solve $\rightarrow$ Initialize $\rightarrow$ Initialize...

\begin{figure}\psfig{file=figures/2d-blower-sol-init.ps} \end{figure}

(a)
Выберите pressure-inlet-5 в списке Compute From (Считать от).

(b)
Выберите Absolute (Абсолютная) в Reference Frame (Система координат).

(c)
Нажмите Init для определения решения.

Замечание:
IВ этой главе используется неподвижная система координат (Absolute) для инициализации решения. В некоторых случаях выбор Relative to Cell Zone (Относительно зоны ячеек) может обеспечить более быструю сходимость. См. Руководство Пользователя.

4.
Сохраните настройки в файл ( blower.cas).

File $\rightarrow$ Write $\rightarrow$ Case...

5.
Начните расчёт требуя 400 итераций.

Solve $\rightarrow$ Iterate...

\begin{figure}\psfig{file=figures/2d-blower-iterate.ps} \end{figure}

Во время расчёта FLUENT будет отображать имеются ли обратные течения на выходе.

Решение будет сходиться приблизительно при 160 итерациях (при невязке 0,001).

6.

Сохраните данные в файлах ( blower2.cas и blower2.dat).

File $\rightarrow$ Write $\rightarrow$ Case & Data...
