Шаг 9: Последующая обработка для RNG- модели
Отобразите распределение радиальной скорости для RNG решения и
сравните с распределением для стандартной
-
модели.
Plot
XY
Plot...
Загрузите
-
данные.
Нажмите кнопку Load File...(Загрузка файла).
В диалоговом окне Select File выберите файл ke-data.xy в списке файлов.
Нажмите OK.

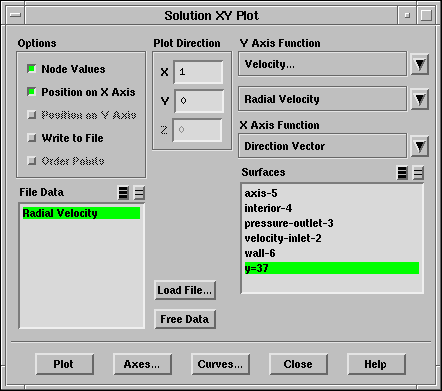

В панели Solution XY Plot (График XY решения), выбирите Velocity... (Скорость) и Radial Velocity (Радиальная Скорость) в списке Y Axis Function (Функции Y Оси).
В списке Surfaces (Поверхности) выберите y=37cm.
Отключите опцию Write to File (Запись в файл).
Нажмите кнопку Curves... (Кривые) для определения маркера
для данных RNG -
решения.

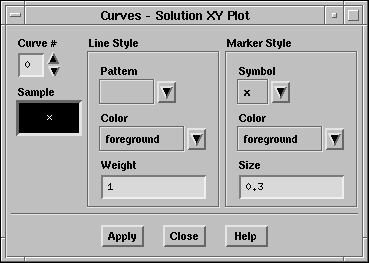

Откроется панель Curves - Solution XY Plot (Кривые - График XY решения).
Установите в Curve# (Кривая#) 0.
Выбирите x в списке Symbol (Символ).
Нажмите Apply (Применить) и закройте панель.
Нажмите Plot (Отобразить) в панели Solution XY Plot (График XY решения).
![]() |

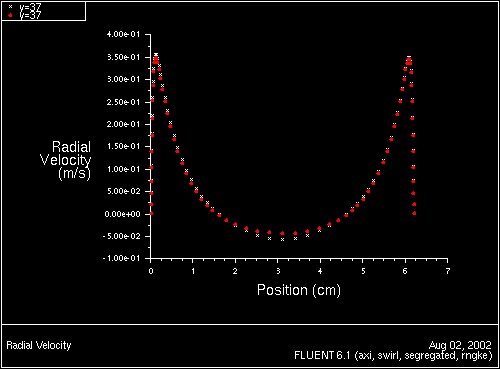

График должен быть похож на изображённый на рис.
7.7. Пик скорости прогнозируемый RNG решением
выше чем для стандартного
-
решения.
Причина этого в меньшем диффузионном характере RNG
-
модели.
Скорректируем диапазон по оси
для увеличения
области пика.
В панели Solution XY Plot (График XY решения),
нажмите кнопку Axes... (Оси...) для установления диапазона по оси
.

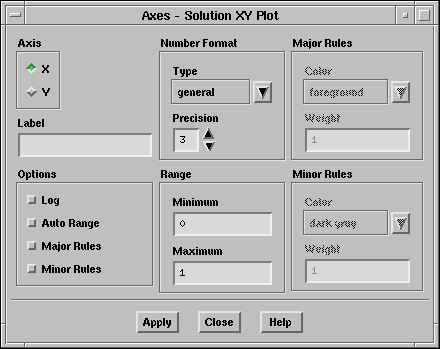

Откроется окно Axes - Solution XY panel (Оси - График XY решения).
Отключите Auto Range (Авто диапазон) в Options (Опции).
Под надписью Range (диапазон), введите 0 для Minimum и 1 для Maximum.
Нажмите Apply и Close.
Нажмите Plot (Отобразить) в панели Solution XY Plot (График XY решения).

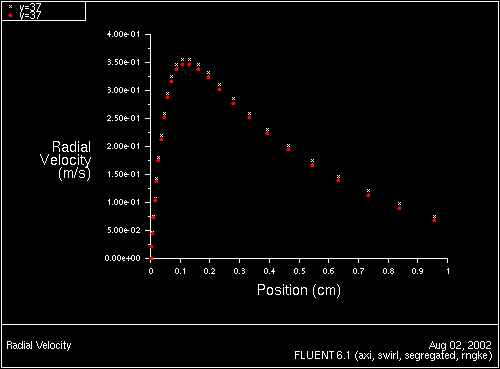

Теперь более отчётливо видна разница в значениях пиков для двух моделей.
![]() |
