Шаг 7: Последующая обработка для стандартной - модели

1.

Отображение векторов скорости.

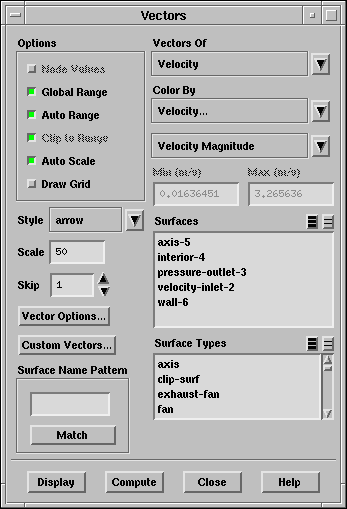

Display $\rightarrow$ Vectors...

\begin{figure}\psfig{file=figures/disk-pan-vectors.ps} \end{figure}

(a)

Снизьте значение  Scale (Масштаб) до 50.

(b)

Снизьте значение Skip (Скачёк, пропуск, прогон) до 1.

(c)

Нажмите Vector Options... (Опции Вектора) для открытия панели Vector Options (Опции Вектора).

\begin{figure}\psfig{file=figures/disk-pan-vectors-options.ps} \end{figure}

i.

Выключите Z Component (Z компонента).

Это позволит вам проанализировать только безвихревые компоненты.

ii.

Нажмите Apply (Применить) и закройте панель.

(d)

Нажмите Display (Отобразить) в панели Vectors (Векторы) для вывода распределения скоростей.

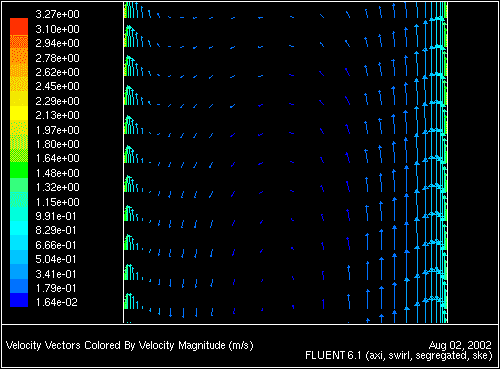

Вид распределения скоростей отображающий циркуляцию против часовой стрелки представлен на рис.  7.4.

Рис. 7.4: Распределение скоростей в дисковой полости
\begin{figure} \psfig{file=figures/disk-fig-velocity-vectors.ps,height=3.0in,angle=-90,silent=} \end{figure}

2.

Отображение распределения статического давления.

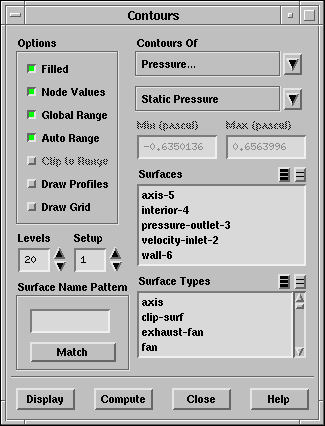

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/disk-pan-contours.ps} \end{figure}

(a)

Выберите  Pressure... (Давление) и Static Pressure (Статическое Давление) в выпадающем списке Contours Of (Контуры).

(b)

Включите опцию Filled (Заливка, Заполнение).

(c)

Нажмите Display (Отобразить).

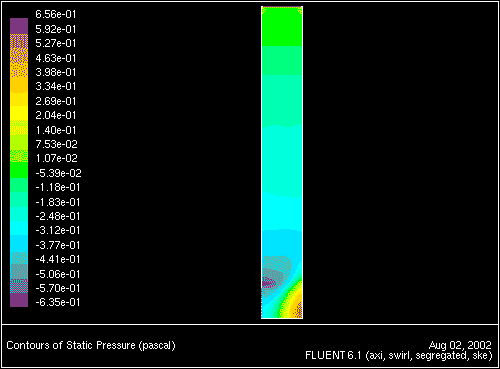

Распределение давления показано на рис.  7.5. Отметим наличие высокого давления у поверхности правого диска в области входа, связанное с торможением втекающего потока.

Рис. 7.5: Распределение давления для полой дисковой полости
\begin{figure} \psfig{file=figures/disk-fig-pressure.ps,height=3.0in,angle=-90,silent=} \end{figure}

3.

Создайте постоянную $y$-координатную линию для обработки результатов.

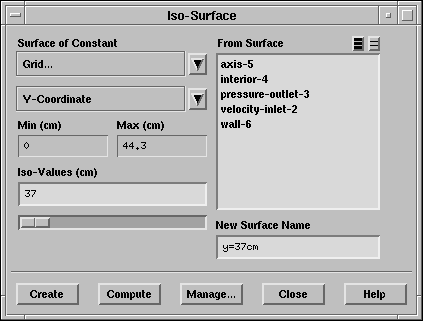

Surface $\rightarrow$ Iso-Surface...

\begin{figure}\psfig{file=figures/disk-pan-iso-surface.ps} \end{figure}

(a)
Выбирите Grid... (Сетка) и Y-Coordinate (Y-координата) в списке Surface of Constant (Поверхности постоянных).

(b)
Нажмите Compute (Расчёт) для обновления минимального и максимального объёма.

(c)
Введите 37 в поле Iso-Values.

Это радиальная координата, вдоль которой будет отображаться профиль радиальной составляющей скорости.

(d)
Введите y=37cm для New Surface Name (Новое имя поверхности).

(e)
Нажмите Create (Создать) для создания вспомогательной поверхности.

Замечание:
Имя, которое вы используете для вспомогательной поверхности может быть любой последовательностью символов без пробелов.

4.
Отображение распределения значений радиальной составляющей скорости для y=37cm.

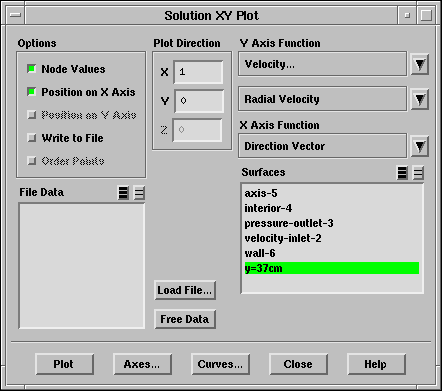

Plot $\rightarrow$ XY Plot...

\begin{figure}\psfig{file=figures/disk-pan-xyplot.ps} \end{figure}

(a)
Отметьте Node Values (Узловое Значение) в Options (Опции).

(b)
Выбирите Velocity... (Скорость) и Radial Velocity (Радиальная скорость) из списков Y Axis Function (Функции Y Оси).

(c)
Выберите y-координатную линию y=37cm в Surfaces (Поверхности).

(d)
Нажмите Plot (Отобразить).

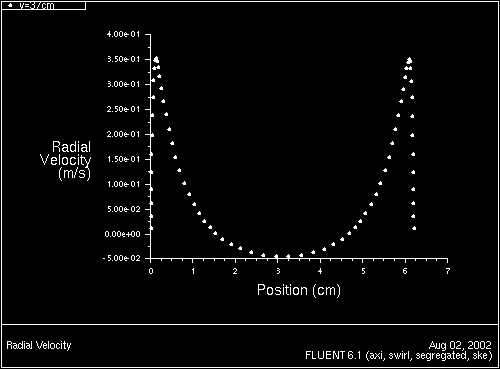

Рис.  7.6 показывает график распределения радиальной скорости вдоль $y=37$ $cm$.

Рис. 7.6 : Распределение радиальной скорости: Стандартная $k$- $\epsilon$ Модель
\begin{figure} \psfig{file=figures/disk-fig-xyplot-1.ps,height=3.0in,angle=-90,silent=} \end{figure}

(e)

Сохраните профиль распределения скорости.

i.

Выбирите Write to File (Запись в файл) в Options (Опции).

ii.

Нажмите кнопку Write... (Запись).

iii.

В диалоговом окне Select File введите ke-data.xy в поле XY File и нажмите OK.
