Шаг 2: Сетка

1.

Запустите 3D версию FLUENT.

2.

Считайте файл сетки filmcool.msh.

File $\rightarrow$ Read $\rightarrow$ Case...

3.

Проверьте сетку.

Grid $\rightarrow$ Check

FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

4.

Масштабирование сетки и изменение единиц измерения длинны на дюймы.

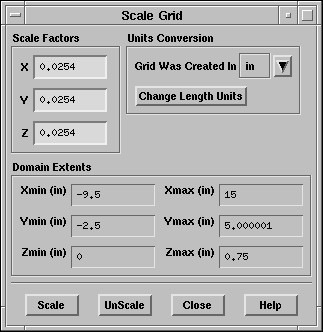

Grid $\rightarrow$ Scale...

\begin{figure}\psfig{file=figures/filmcool-pan-scale-grid.ps} \end{figure}

(a)

В списке Units Conversion (Преобразование единиц), выберите in (дюйм)

(b)
Нажмите Scale для масштабирования сетки.

(c)
Нажмите Change Length Units (Изменить единицы длинны) для установки дюймов в качестве рабочей единицы длинны.

Окончательный вид Domain Extents (Охват области) показан на рис. выше

5.

Отображение контура 3D сетки (Рис.  6.3).

Display $\rightarrow$ Grid...

\begin{figure}\psfig{file=figures/filmcool-pan-grid.ps} \end{figure}

(a)

В списке Surfaces (Поверхности), снимите symmetry-3, symmetry-5 и symmetry-tet.

(b)

Нажмите Display (Отображение).

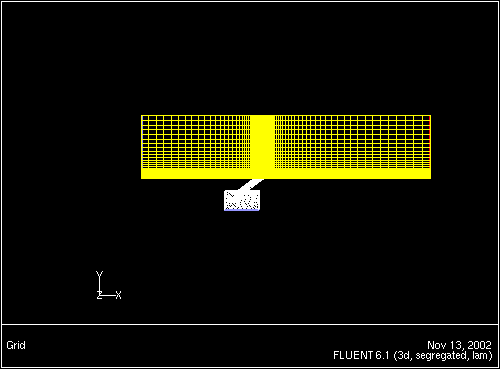

Рис. 6.3: Гибридная сетка для задачи плёночного охлаждения
\begin{figure} \psfig{file=figures/filmcool-fig-grid2.ps,height=3.0in,angle=-90,silent=} \end{figure}



Увеличенный вид гибридной сетки показан на Рис.  6.4.

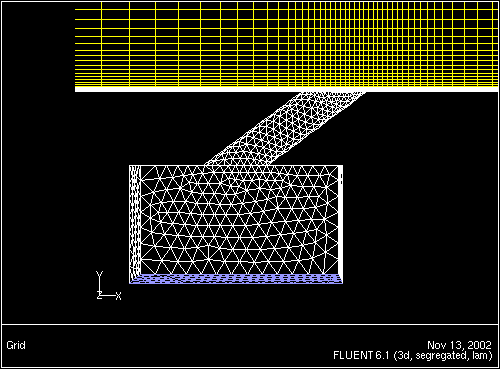

Рис. 6.4: Гибридная сетка (Увеличенный вид)
\begin{figure} \psfig{file=figures/filmcool-fig-grid-zoom.ps,height=3.0in,angle=-90,silent=} \end{figure}

На рис. 6.4 видно прямоугольные грани ячеек, имеющих форму гексаэдра, для области канала, и треугольные грани ячеек, имеющих форму тетраэдра, для области коллектора и распределительного отверстия.

Внимание:

Вы можете использовать правую кнопку мыши чтобы узнать какой зональный номер соответствует каждой границе. Если вы нажмёте правую кнопку мыши на одной из границ в окне графика её зональный номер, имя и тип отобразятся в консоли окна FLUENT. Эта возможность очень полезна когда имеется несколько зон одного типа.
