Описание задачи

Эта задача рассматривает трёхмерную модель секции исследуемого устройства плёночного охлаждения  (Рис.  6.1 и 6.2). Задача включает канал длиной 24,5 дюймов в длину и поперечным сечением 0.75 x 5 дюймов, массив равномерно распределённых подводящих отверстий, расположенных снизу канала и коллектор. Каждое подводящее отверстие имеет диаметр 0,5 дюймов и наклонено под углом 35 градусов. Охлаждающий воздух подводится в систему через коллектор с поперечным сечением 3,3 x 1,25 дюймов.

Учитывая геометрическую симметричность, только часть области нуждается в моделировании. Область расчёта показана контуром на рис. 6.2 . Средняя температура воздуха поступающего в канал ( $T_\infty$) равна 273 K, скорость течения 20 м/с. Нижняя стенка канала, которая пересекается с подводящими отверстиями, полагается полностью изолированной (адиабатной). Вторичный воздух поступает в коллектор равномерно со скоростью 0,4559 м/с. Температура впрыскиваемого воздуха 136.6 K. Свойства воздуха, используемые при моделировании показаны на рис. 6.2

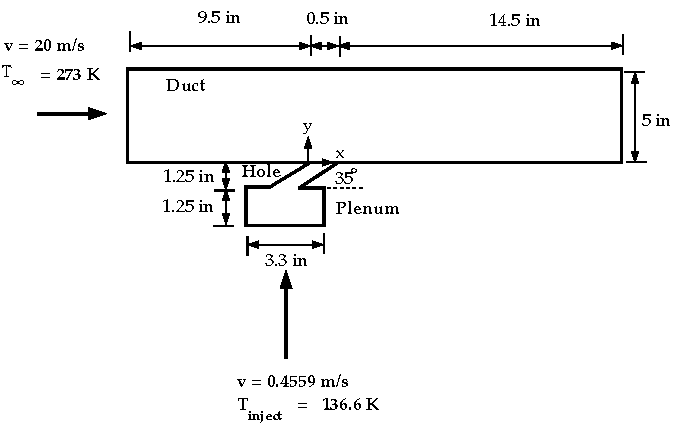

Рис. 6.1: Схема задачи, Фронтальный вид
\begin{figure} \psfig{file=figures/film-cool-xygeom.ps,width=4.75in} \end{figure}

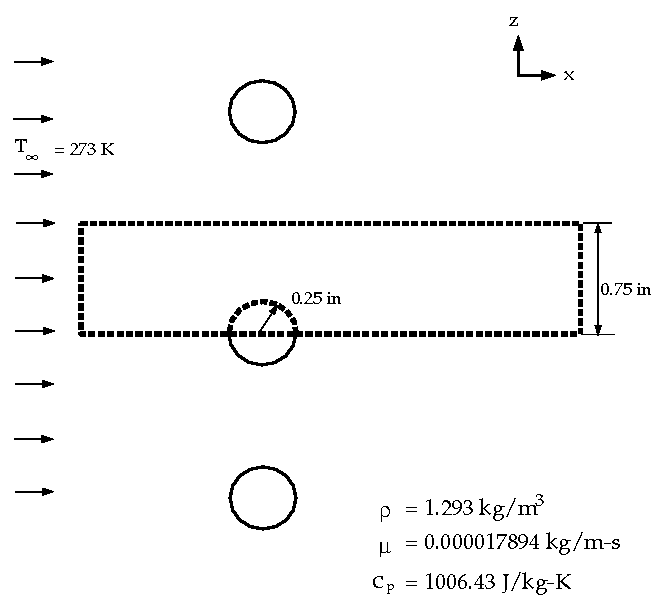

Рис. 6.2: Схема задачи, Вид сверху
\begin{figure} \psfig{file=figures/film-cool-compdomain.ps,width=4.75in} \end{figure}
