Define $\rightarrow$ Boundary Conditions...

1.

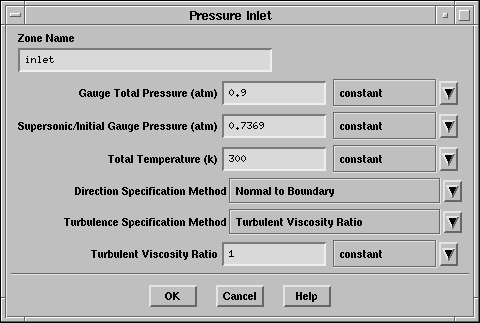

Установите параметры для входа в сопло (inlet).

$\begin{figure}\psfig{file=figures/unsteady-pan-pinletbc.ps} \end{figure}$

(a)

Установите Gauge Total Pressure (Избыточное полное давление) равным 0.9 atm.

(b)

Установите Supersonic/Initial Gauge Pressure (Сверхзвуковое/Начальное Избыточное Давление) равным 0.7369 atm.

(c)

В списке Turbulence Specification Method (Метод задания турбулентности), выберите Turbulent Viscosity Ratio (Степень турбулентной вязкости).

(d)

Установите Turbulent Viscosity Ratio (Степень турбулентной вязкости) равной 1.

Для умеренной турбулентности на входе рекомендуется степень вязкости равная 1

2.

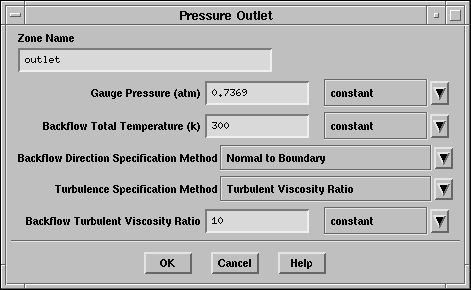

Установите параметры для выхода из сопла (outlet).

$\begin{figure}\psfig{file=figures/unsteady-pan-pexitbc.ps} \end{figure}$

(a)

Установите Gauge Pressure (Избыточное давление) равным 0.7369 atm.

(b)

В списке Turbulence Specification Method (Метод задания турбулентности), выберите Turbulent Viscosity Ratio (Степень турбулентной вязкости).

(c)

Оставьте значение по умолчанию10 для Backflow Turbulent Viscosity Ratio (Степень турбулентной вязкости для обратных течений).
