Шаг 1: Сетка

1.

Считайте файл сетки nozzle.msh.

File $\rightarrow$ Read $\rightarrow$ Case...

2.

Проверьте сетку.

Grid $\rightarrow$ Check

FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

3.

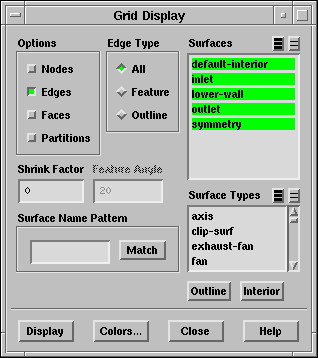

Отобразите сетку.

Display $\rightarrow$ Grid...

\begin{figure}\psfig{file=figures/unsteady-pan-display-grid.ps} \end{figure}



4.

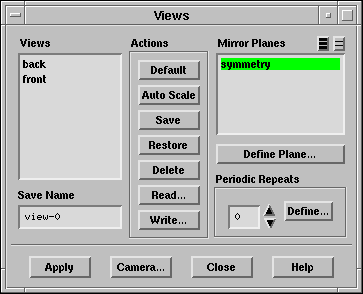

Отображение вида относительно центральной линии.

Display $\rightarrow$ Views...

\begin{figure}\psfig{file=figures/unsteady-pan-views.ps} \end{figure}

(a)

Выберите symmetry (симметрия) под надписью Mirror Planes (Зеркальные поверхности).

(b)

Нажмите Apply.

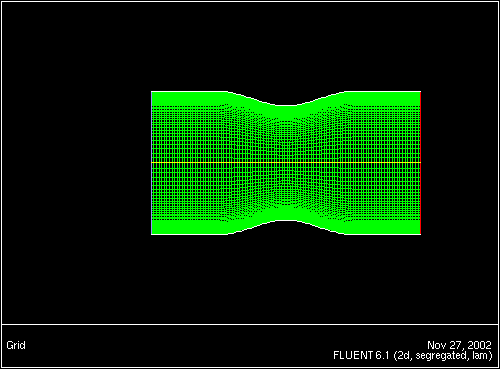

Сетка для сопла показана на Рис.  4.2.

Рис. 4.2: 2D Сетка для сопла
\begin{figure} \psfig{file=figures/unsteady-fig-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}
