Шаг 7: Последующая обработка

1.
Отображение распределение $y^+$ на профиле.

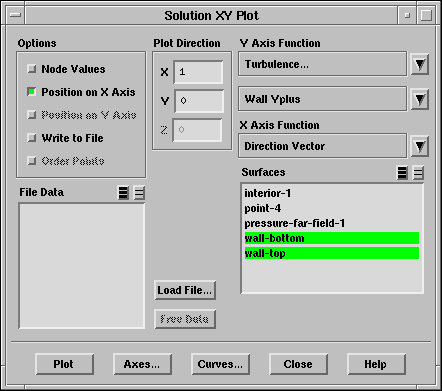

Plot $\rightarrow$ XY Plot...

\begin{figure}\psfig{file=figures/airf-solution-xy-plot-y+.ps} \end{figure}

(a)

Под надписью Y Axis Function (Функция оси Y), выберите Turbulence... (Турбулентность) и Wall Yplus (Стенка Yплюс).

(b)

в списке Surfaces (Поверхности), выберите wall-bottom (стенка-низ) и wall-top (стенка-верх).

(c)

Снимите Node Values и нажмите Plot.

Wall Yplus применима только для объёма (значений) ячеек.

Значение $y^+$ зависит от чёткости сетки и числа Рейнольдса и имеет значение только для граничных слоёв. Значение $y^+$ в ячейках у поверхности определяет как рассчитано поверхностное напряжение сдвига. При использовании модели Spalart-Allmaras необходимо проверить, что $y^+$для ячеек у поверхности либо очень мало (порядка $y^+=1$) или порядка 30 и более. В противном случае необходимо изменять сетку.

$y^+$ определяется по уравнению

\begin{displaymath} y^+ = \frac{y}{\mu} \sqrt{\rho \tau_w} \end{displaymath}


где $y$ - расстояние от стенки до середины ячейки, $\mu$ - молекулярная вязкость, $\rho$ - плотность воздуха, $\tau_w$ -  касательное напряжение у стенки.

Рис.  3.12 показывает, что для некоторых областей $y^+>30$, а для остальных областей $y^+$ не значительно менее 30. Поэтому, можно заключить, что чёткость сетки допустима.

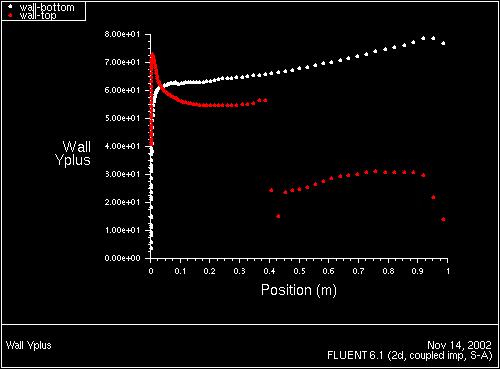

Рис. 3.12: XY Plot of $y^+$ Distribution
\begin{figure} \psfig{file=figures/airf-fig-xy-y+.ps,height=3.0in,angle=-90,silent=} \end{figure}

2.

Отображение распределения числа Маха (Рис.  3.13).

Display $\rightarrow$ Contours...

(a)

Выберите Velocity... (Скорость...) и Mach Number (Число Маха) под надписью Contours Of (Распределение).

(b)

Отключите опцию Draw Grid (Отображение сетки).

(c)

Нажмите Display (Отображение).

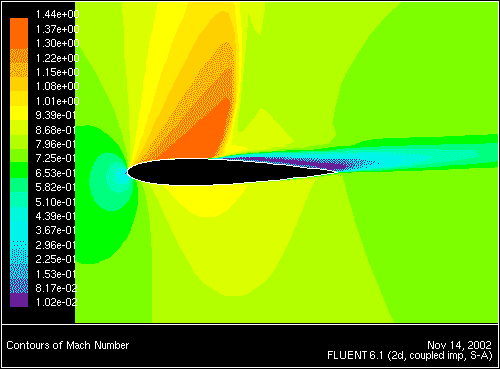

Рис. 3.13: Распределение числа Маха
\begin{figure} \psfig{file=figures/airf-fig-contours-mach-number.ps,height=3.0in,angle=-90,silent=} \par\end{figure}

Отметим неоднородность, в этом случае скачёк плотности на верхней поверхности наблюдается при $x/c \approx 0.45$.

3.

Отображение распределения давления а профиле (Рис.  3.14).

Plot $\rightarrow$ XY Plot...

(a)

Под надписью Y Axis Function (Функция оси Y), выберите Pressure...(Давление...) и Pressure Coefficient (Коэффициент давления).

(b)

Нажмите Plot (Отобразить).

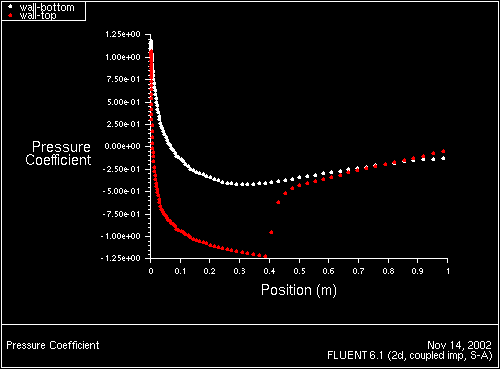

Рис. 3.14: XY Plot of Pressure
\begin{figure} \psfig{file=figures/airf-fig-xy-pressure.ps,height=3.0in,angle=-90,silent=} \end{figure}

4.

Отображение $x$ компоненты напряжения сдвига у поверхности профиля (Рис.  3.15).

Plot $\rightarrow$ XY Plot...

(a)

Под надписью Y Axis Function (Функция оси Y), выбираем Wall Fluxes... (Пристеночные течения) и X-Wall Shear Stress (X-Напряжение сдвига у стенки).

(b)

Нажмите Plot (Отобразить).

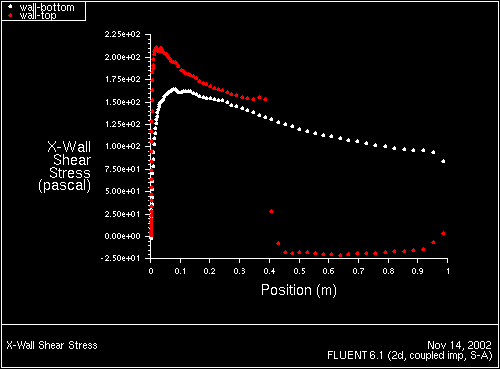

Рис. 3.15: График $x$ компоненты напряжения сдвига у поверхности
\begin{figure} \psfig{file=figures/airf-fig-xy-shear-stress.ps,height=3.0in,angle=-90,silent=} \end{figure}

Значительный градиент давления вызванный скачком плотности приводит к отрыву потока у поверхности. В точках отрыва касательное напряжение пренебрежимо мало. Здесь отмечается наличие обратных течений, поскольку напряжение сдвига отрицательно.

5.

Отображение распределения $x$ компоненты скорости (Рис.  3.16).

Display $\rightarrow$ Contours...

(a)

Выберите Velocity... (Скорость...) и X Velocity (X-Скорость) под надписью Contours Of (Распределение).

(b)

Нажмите Display (Отображение).

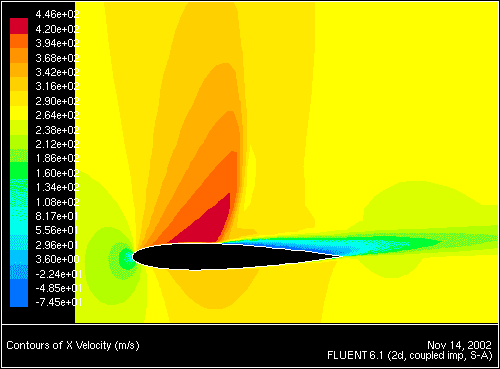

Рис. 3.16: Распределение$x$ компоненты скорости
\begin{figure} \psfig{file=figures/airf-fig-contours-x-vel.ps,height=3.0in,angle=-90,silent=} \par\end{figure}

6.

Отображение векторов скорости (Рис.  3.17).

Display $\rightarrow$ Vectors...

(a)

Увеличте масштаб Scale до 15, и нажмите Display (Отображение).

Рис.  3.17 показывает наличие обратных течений за скачком плотности.

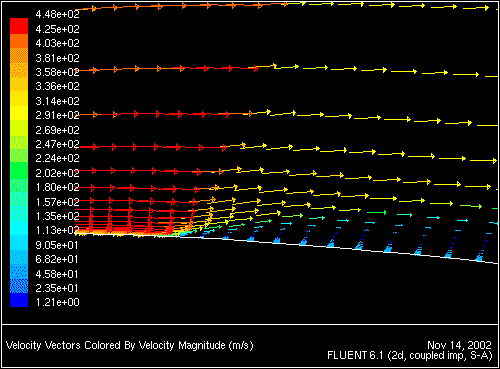

Рис. 3.17: Векторы скорости у поверхности профиля
\begin{figure} \psfig{file=figures/airf-plot-vvect1.ps,height=3.0in,angle=-90,silent=} \end{figure}
