Шаг 5: Граничные условия

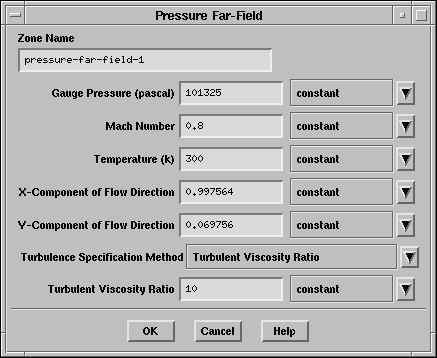

Установите граничные условия для pressure-far-field-1 как показано на панели.

Define $\rightarrow$ Boundary Conditions...

Для обтекающих течений вы должны выбрать степень вязкости между 1 и 10.

Замечание:

Компоненты направления течения (X- и Y-Component of Flow Direction) установлены исходя из того, что угол атаки равен $4^{\circ}$: $\cos 4^{\circ} \approx 0.997564$ и $\sin 4^{\circ} \approx 0.069756$.
