Шаг 3: Материалы

Среда по умолчанию - воздух, который является рабочим телом и для этой задачи. Установки по умолчанию нужно изменить чтобы обеспечить сжимаемость и зависимость теплофизических свойств от температуры.

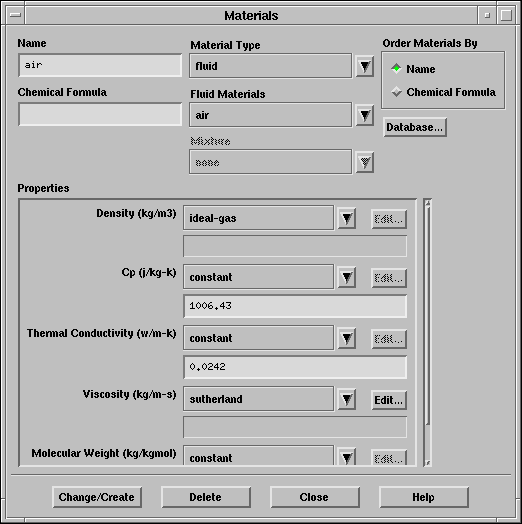

Define $\rightarrow$ Materials...

\begin{figure}\psfig{file=figures/airf-materials.ps} \end{figure}

1.

Выберите ideal-gas (идеальный газ) в списке Density (Плотность).

2.

Выберите sutherlи в списке Viscosity (Вязкость).

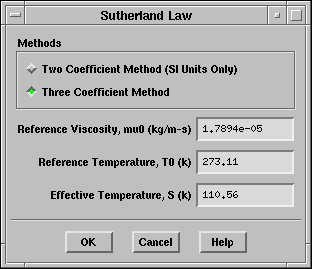

Это откроет панель Sutherlи Law (Закон Sutherlи-а ).

\begin{figure}\psfig{file=figures/airf-sutherland-law.ps} \end{figure}

(a)

Нажмите OK чтобы принять Three Coefficient Method (Метод трёх коэффициентов) и параметры по умолчанию.

Закон Sutherlи-а для вязкости хорошо подходит для высокоскоростных течений сжимаемой жидкости.

3.

Нажмите Change/Create (Изменить/Создать) в панели Materials (Материалы) для сохранения этих настроек и закройте панель.

Замечание:

Плотность и вязкость теперь являются функциями температуры, тогда как C $_{\textbf{p}}$ и теплопроводность остались постоянны. Для высокоскоростных течений сжимаемой среды рекомендуется использовать зависимости теплофизических параметров от температуры. Однако в данном случае ввиду незначительного температурного градиента C $_{\textbf{p}}$ и теплопроводность приняты постоянными.
