Шаг 1: Grid

Считайте файл сетки airfoil.msh.

File $\rightarrow$ Read $\rightarrow$ Case...

Как только FLUENT прочитает сетку он отобразит результат в консоли окна.

Проверьте сетку.

Grid $\rightarrow$ Check

FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

Отобразите сетку.

Display $\rightarrow$ Grid...

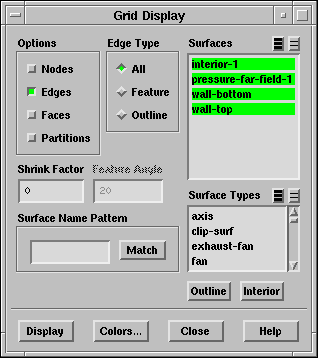

$\begin{figure}\psfig{file=figures/airf-grid-display.ps} \end{figure}$

(a)

Отобразите сетку с настройками по умолчанию (Рис. 3.2).

(b)

Используйте среднюю кнопку мышки для увеличения рисунка чтобы посмотреть сетку вблизи профиля (Рис. 3.3).

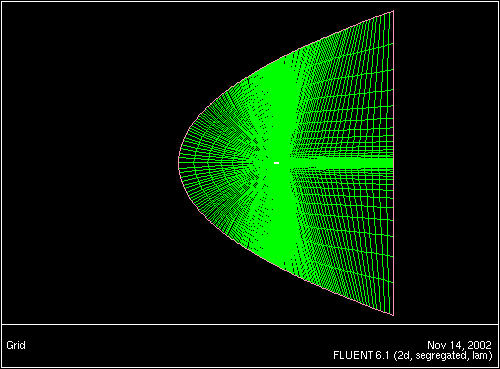

**Рис. 3.2:** Сетка вокруг профиля
$\begin{figure} \psfig{file=figures/airf-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}$

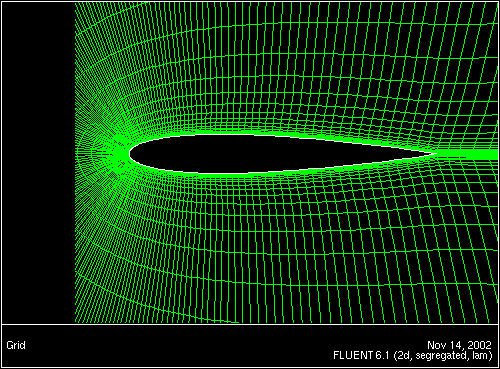

**Рис. 3.3:** Сетка (Увеличенное изображение)
$\begin{figure} \psfig{file=figures/airf-grid-zoom.ps,height=3.0in,angle=-90,silent=} \end{figure}$

Четырехугольная сетка использована потому, что её легко деформировать для рассмотрения различных градиентов в разных направлениях. В данном случае градиенты нормальные к поверхности профиля значительнее чем градиенты в тангенциальном направлении, за исключением областей вблизи передней и задней кромки и окрестности скачка уплотнения на верхней поверхности. Соответственно, ячейки вблизи поверхности имеют большее отношение длинны к высоте. Для более сложных профилей гораздо проще применять гибридные сетки, состоящие из прямоугольных и треугольных ячеек.

Парабола ограничивает область моделирования потому что она не имеет разрывов в угловом коэффициенте и применима для создания гладких сеток во внутренней области.

Внимание:

Вы можете использовать правую кнопку мыши чтобы узнать какой зональный номер соответствует каждой границе. Если вы нажмёте правую кнопку мыши на одной из границ в окне графика её зональный номер, имя и тип отобразятся в консоли окна FLUENT. Эта возможность очень полезна когда имеется несколько зон одного типа.
