Шаг 2: Модели

1.

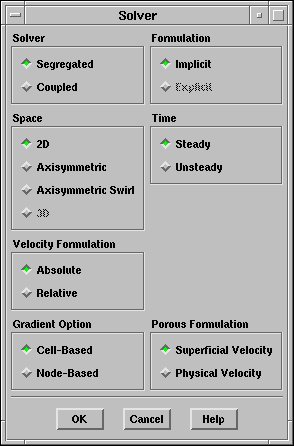

Оставьте параметры по умолчанию для 2D раздельного стационарного решателя (segregated steady-state solver).

Define $\rightarrow$ Models $\rightarrow$ Solver...

Должен использоваться раздельный решатель (segregated solver) для многофазных расчётов.

\begin{figure}\psfig{file=figures/tee-panel-solver.ps} \end{figure}

2.

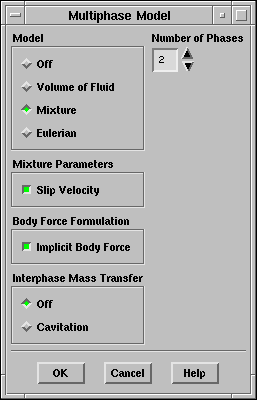

Включите многофазную модель со скоростью скольжения (multiphase mixture model with slip velocities).

Define $\rightarrow$ Models $\rightarrow$ Multiphase...

(a)

Выберите Mixture (Смесь) в качестве Model.

Панель расширится.

(b)

Под надписью Mixture Parameters (Параметры смеси) оставьте включенной опцию Slip Velocity (Скорость скольжения).

Решение уравнения скорости скольжения будет необходимо, поскольку имеется значительное различие между скоростями фаз.

(c)

Под надписью Body Force Formulation (Задание массовой силы) выберите Implicit Body Force (Неявная массовая сила).

Это требование улучшит сходимость решения, учитывая частичное равновесие (partial equilibrium) градиента давления и массовой силы в уравнениях импульса. Это используется когда массовая сила велика по сравнению с силами вязкости и конвекции, особенно в VOF модели и модели смеси.

\begin{figure}\psfig{file=figures/tee-panel-mixture.ps} \end{figure}

3.

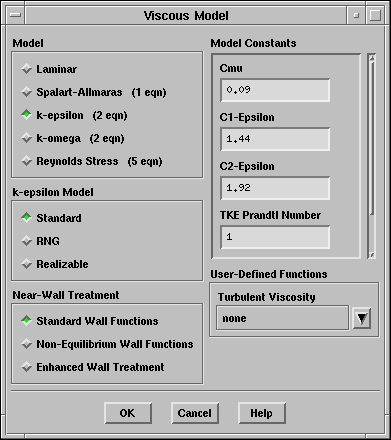

Включите стандартную $k$- $\epsilon$ модель турбулентности со стандартными стеночными функциями (wall functions).

Define $\rightarrow$ Models $\rightarrow$ Viscous...

\begin{figure}\psfig{file=figures/tee-panel-vm-2.ps} \end{figure}

(a)

Выберите k-epsilon в качестве модели (Model).

(b)

Под надписью k-epsilon Model оставьте выбранное по умолчанию Standard.

Стандартная $k$- $\epsilon$ модель достаточно точна и эффективна при решении задач для смесей и применении стандартных стеночных функций (wall functions).

(c)

Оставьте выбранное по умолчанию Standard Wall Functions (Стандартные стеночные функции) под надписью Near-Wall Treatment (Пристеночное рассмотрение).

Эта задача не требует очень хорошей сетки и будут применены стандартные стеночные функции.

4.

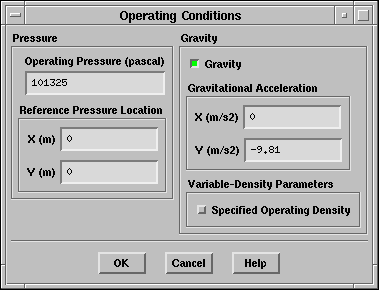

Установите Gravitational Acceleration (Гравитационное ускорение).

Define $\rightarrow$ Operating Conditions...

(a)

Включите Gravity (Гравитация).

Панель расширится.

\begin{figure}\psfig{file=figures/tee-pan-opcon.ps} \end{figure}

(b)

Установите Gravitational Acceleration (Гравитационное ускорение) в направлении оси Y равным -9.81 м/с $^2$.
