Шаг 3: Создание и расчёт не адиабатной prePDF системы

Создание не адиабатной prePDF системы заключается в следующем:

  • Переопределение системы как не адиабатной.

  • Установление максимальной температуры системы (на основе результатов для адиабатной системы 2750 K).

После этого вы пересчитаете химию системы и сохраните PDF файл для не адиабатной системы, который будет использоваться в FLUENT.

1.

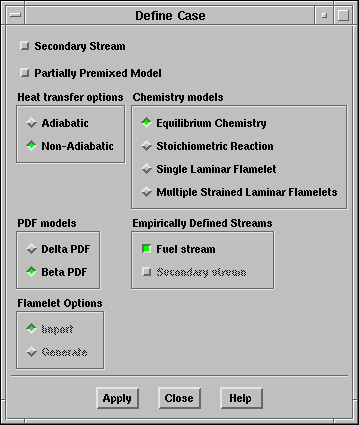

Определение типа модели prePDF как не адиабатной.

Setup $\rightarrow$ Case...

\begin{figure}\psfig{file=figures/coal-pre-definecase.ps} \end{figure}

(a)

Выберите Non-Adiabatic под надписью Heat transfer options (Настройки теплопередачи) и нажмите Apply.

2.

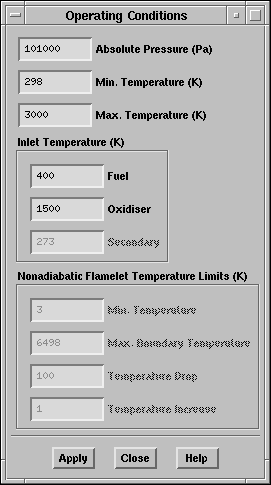

Установите предел температуры системы.

Минимальная и максимальная температура системы должны быть указаны пр расчёте не адиабатной системы. Минимальная температура должна быть на несколько градусов ниже минимальной температуры граничных условий. При сжигании угля минимальная температура должна устанавливаться также ниже температуры начала выхода горючих веществ (для этой задачи 400 К). Таким образом минимальная температура устанавливается 298 К (по умолчанию). Максимальная температура должна быть по крайней мере на 100 К выше, прогнозируемой максимальной температуры для адиабатной системы. Установим максимальную температуру 3000 К.

Setup $\rightarrow$ Operating Conditions...

\begin{figure}\psfig{file=figures/coal-pre-opcond.ps} \end{figure}

(a)

Введите 298 для Min. Temperature и 3000 для Max. Temperature.

(b)

Нажмите Apply и закройте панель.

3.

Сохраните входные данные (inputs) для не адиабатной системы ( coal.inp).

File $\rightarrow$ Write $\rightarrow$ Input...

4.

Расчёт не адиабатных таблиц PDF.

Calculate $\rightarrow$ PDF Table

Расчёт не адиабатной системы потребует гораздо большего времени.

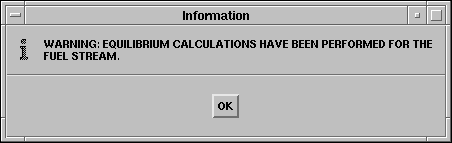

Когда расчёт будет завершен prePDF предупредит вас об этом.

\begin{figure}\psfig{file=figures/coal-equil-sec-warn2.ps} \end{figure}

5.

Запишите файл PDF ( coal.pdf).

File $\rightarrow$ Write $\rightarrow$ PDF...

(a)

Под надписью File Type выберите Write Formatted File (Запись форматированного файла).

(b)

Выберите FLUENT 6 под надписью Solver (Решатель)

(c)

Введите coal.pdf в качестве имени файла Pdf File.

(d)

Нажмите OK.

6.

Просмотр среза 3D таблицы рассчитанной prePDF.

Display $\rightarrow$ Nonadiabatic Table...

\begin{figure}\psfig{file=figures/coal-pre-3dtable-T.ps} \end{figure}

(a)

Выберите TEMPERATURE из списка Plot Variable (Отображаемое значение) и нажмите Display (Отображение) (Рис.  13.3).

Замечание:

Просмотр 3D таблиц происходит на основе перехода от среза к срезу. Этот график очень похож на полученный при расчёте адиабатной системы.  Вы можете выбрать другие срезы при постоянной энтальпии для отображения.

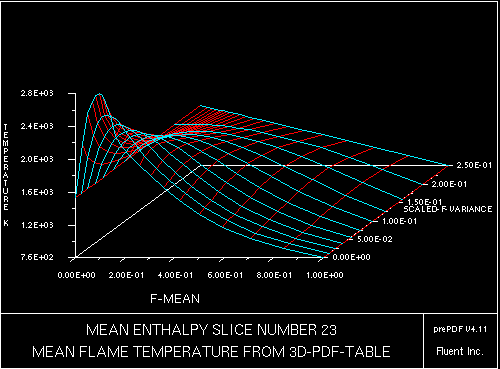

Рис. 13.3: Не адиабатическая температурная таблица в срезе соответствующем адиабатической энтальпии.
\begin{figure} \psfig{file=figures/coal-nonadiab2-temp2.ps,height=3.0in,angle=-90,silent=} \end{figure}

7.

Анализ зависимости компоненты/состав смеси (species/mixture-fraction) для не адиабатной системы.

Display $\rightarrow$ Nonadiabatic Table...

\begin{figure}\psfig{file=figures/coal-pre-proptab-species-nonadiab.ps} \end{figure}

(a)

Выберите SPECIES (Компоненты, Реагенты) из списка Plot Variable (Отображаемое значение).

Автоматически откроется панель Species selection (Выбор компонентов).

(b)

В панели Species selection выберите C(S) в списке Species и нажмите OK.

\begin{figure}\psfig{file=figures/coal-pre-species-select.ps} \end{figure}

(c)
Нажмите Display (Отображение) чтобы генерировать таблицу (Рис.  13.4).

8.
Проделайте то же для CO (Рис.  13.5).

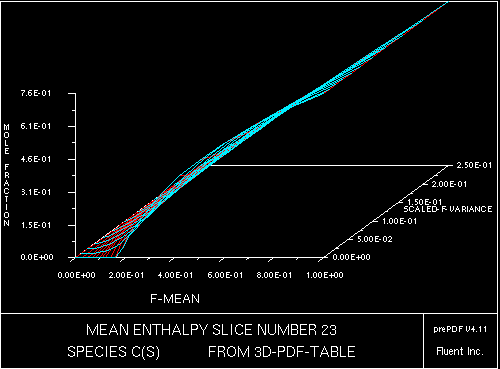

Рис. 13.4: Осреднённая по времени мольная доля C(S) для не адиабатного prePDF расчёта
\begin{figure} \psfig{file=figures/coal-nonadiab2-cs.ps,height=3.0in,angle=-90,silent=} \par\end{figure}

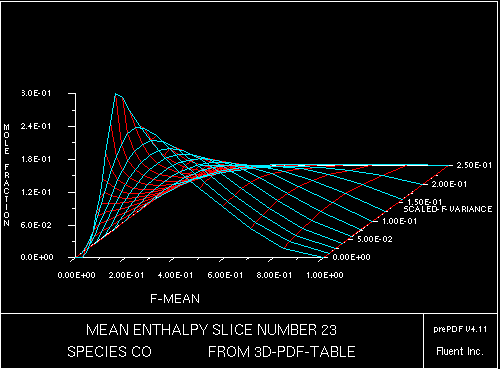

Рис. 13.5: Осреднённая по времени мольная доля CO для не адиабатного prePDF расчёта
\begin{figure}\psfig{file=figures/coal-nonadiab2-co.ps,height=3.0in,angle=-90,silent=} \end{figure}

9.

Выйдите из prePDF.

File $\rightarrow$ Exit
