Шаг 10: Postprocessing

1.

Анализ решения на последнем шаге моделирования.

(a)

Анализ распределения статического давления (Рис. 11.5).

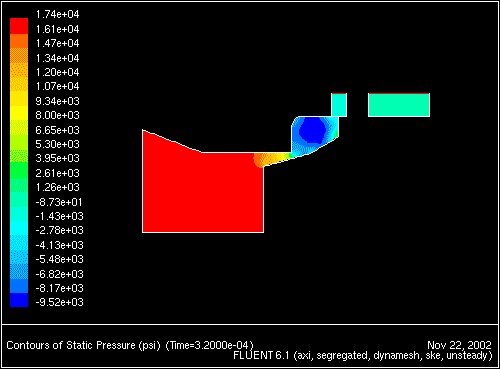

**Рис. 11.5:** Распределение статического давления после 80 шагов по времени
$\begin{figure} \psfig{file=figures/mdm-fig-finalp.ps,height=3.0in,angle=-90,silent=} \end{figure}$

(b)

Анализ векторов скорости (Рис. 11.6).

2.

По выбору можете анализировать результаты решения на разных шагах по времени.

(a)

Считайте соответствующие файлы данных и настроек ( valve....cas и valve....dat).

File $\rightarrow$ Read $\rightarrow$ Case & Data...

(b)

Отобразите необходимые графики.

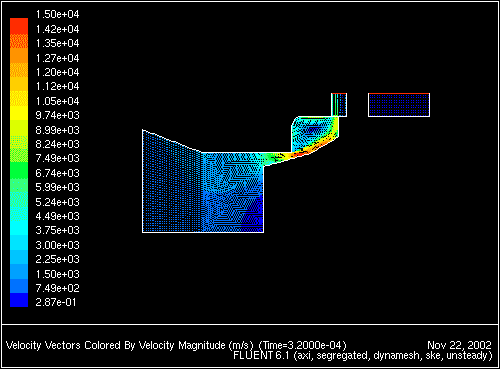

**Рис. 11.6:** Векторы скорости после 80 шагов по времени
$\begin{figure} \psfig{file=figures/mdm-fig-finalvv.ps,height=3.0in,angle=-90,silent=} \end{figure}$

3.

Воспроизведение анимации распределения давления.

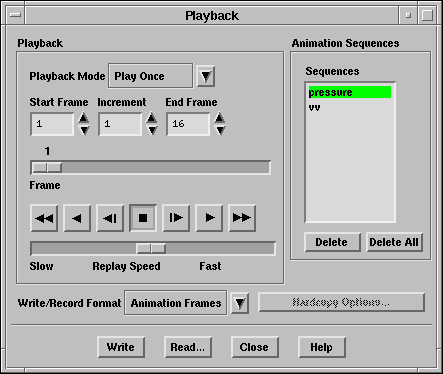

Solve $\rightarrow$ Animate $\rightarrow$ Playback...

$\begin{figure}\psfig{file=figures/mdm-pan-animate-play.ps} \end{figure}$

(a)

В списке Sequences (Последовательности) выберите pressure.

(b)

Установите ползунок Replay Speed посреди Slow и Fast.

(c)

Оставьте параметры по умолчанию для других параметров панели и нажмите кнопку воспроизведение.

4.

Воспроизведение анимации векторов скорости.

Solve $\rightarrow$ Animate $\rightarrow$ Playback...

(a)

В списке Sequences (Последовательности) выберите vv.

(b)

Оставьте параметры по умолчанию для других параметров панели и нажмите кнопку воспроизведение.
