Шаг 7: Взаимодействие сеток

На этом шаге вы создадите несогласованный интерфейс между между деформируемыми стенками соответствующими граничным условиям на выходе и деформируемой зоной течения за тарелкой клапана.

Define $\rightarrow$ Grid Interfaces...

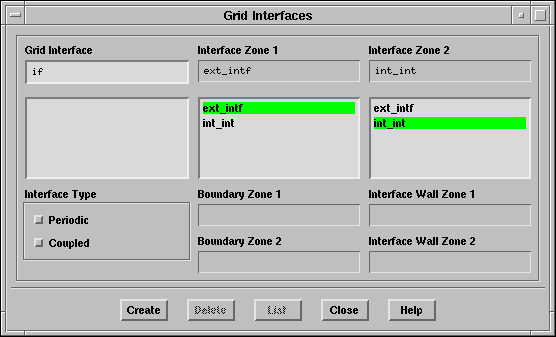

\begin{figure}\psfig{file=figures/mdm-pan-gridinterface.ps} \end{figure}

1.

Выберите ext_intf в списке Interface Zone 1 (Взаимодействующая зона 1).

Когда размер зон разный рекомендуется в списке Interface Zone 1 устанавливать меньшую зону

2.

Выберите int_int в списке Interface Zone 2 (Взаимодействующая зона 2).

3.

Введите имя if под надписью Grid Interface.

4.

Нажмите Create.

Замечание:

При установки взаимодействия сеток FLUENT создаст новые зоны стенок: wall-22 и wall-23. Вы не сможете отобразить эти стенки.

wall-22 это область граничной зоны ext_intf , которая не перекрывается зоной int_int.  Она отображается в списке  Boundary Zone 1 (Граничная зона 1) в панели Grid Interfaces (Взаимодействие сеток).

wall-23 это область граничной зоны int_int , которая не перекрывается зоной ext_intf  Она отображается в списке  Boundary Zone 2 (Граничная зона 2) в панели Grid Interfaces (Взаимодействие сеток).

Отметим, что обычно необходимо устанавливать граничные условия для этих новых граничных зон если они не пусты (если нет полного перекрытия). В этом случае параметры по умолчанию будут использоваться.
