Шаг 2: Models

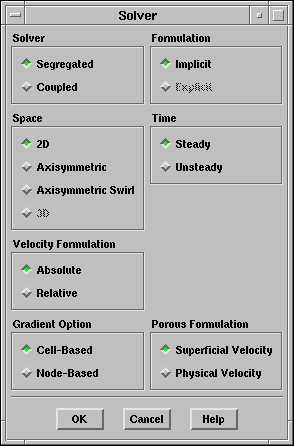

Оставьте опции решателя по умолчанию.

Define $\rightarrow$ Models $\rightarrow$ Solver...

$\begin{figure}\psfig{file=figures/elbow-pan-select-solver.ps} \end{figure}$

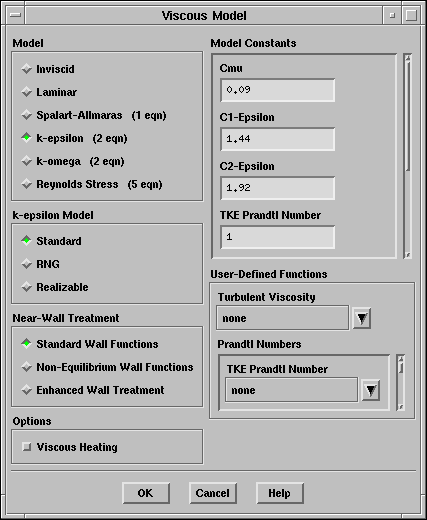

Включите стандартную - $\epsilon$ модель турбулентности.

Define $\rightarrow$ Models $\rightarrow$ Viscous...

(a)

Выберите k-epsilon в списке Model (Модели).

Обычная панель Viscous Model (Модель вязкости) при этом расширится.

(b)

Примите по умолчанию стандартную модель (Standard) нажатием OK.

$\begin{figure}\psfig{file=figures/elbow-pan-models-viscous.ps} \end{figure}$

Включите теплопередачу (теплообмен; теплоотдача; теплоперенос) активировав уравнение энергии.

Define $\rightarrow$ Models $\rightarrow$ Energy...

$\begin{figure}\psfig{file=figures/elbow-pan-energy.ps} \end{figure}$
