Шаг 2: Сетка

1.
Запустите 2D версию FLUENT.

2.
Считайте файл сетки slide.msh.

File $\rightarrow$ Read $\rightarrow$ Case...

3.
Проверьте сетку.

Grid $\rightarrow$ Check

FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

4.
Масштабирование сетки.

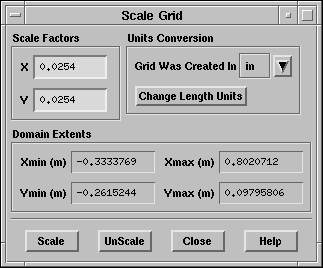

Grid $\rightarrow$ Scale...

\begin{figure}\psfig{file=figures/sliding-scalegrid2.ps} \end{figure}

(a)

Выберите in (дюйм) в списке Units Conversion (Преобразование единиц)

(b)

Нажмите Scale (Масштаб) для масштабирования сетки.

Окончательный охват сетки должен быть как в панели выше.

5.

Отобразите сетку (Рис.  10.2).

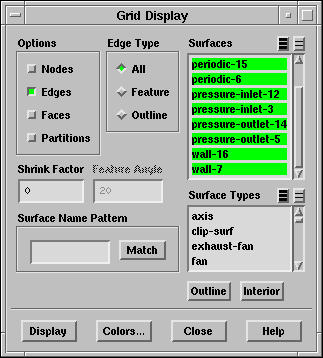

Display $\rightarrow$ Grid...

\begin{figure}\psfig{file=figures/sliding-displaygrid.ps} \end{figure}

Замечание:

Можете использовать правую кнопку мышки для определения имён зон и границ как показано на рис.  10.3

Если вы хотите добавить комментарии к графику можете использовать панель Annotate (Коментировать).

Display $\rightarrow$ Annotate...

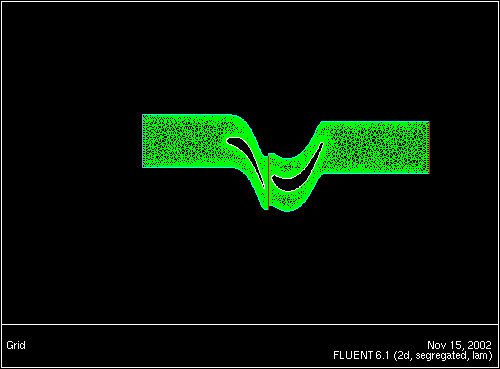

Рис. 10.2: Rotor-Stator Mesh Display
\begin{figure} \psfig{file=figures/sliding-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}

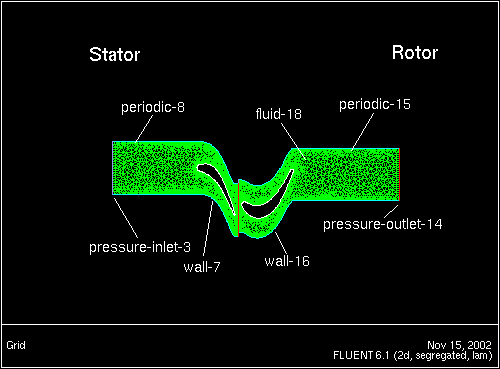

Рис. 10.3: Annotated Mesh
\begin{figure} \psfig{file=figures/slide-grid-annotate.ps,height=3.0in,angle=-90,silent=} \end{figure}
