Шаг 8: Postprocessing

1.

Создадим 2 поверхности для последующей обработки, при $y=0.12$ м и при $z=-0.1$.

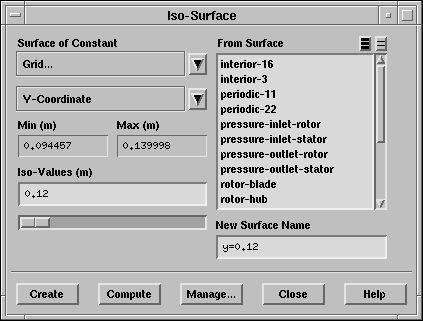

Surface $\rightarrow$ Iso-Surface...

Поверхности $y=0.12$ м. - это серединное сечение лопаток. Поверхность $z=-0.1$ м. поверхность за статором, которая будет использоваться для получения осреднённых по окружности значений.

\begin{figure}\psfig{file=figures/multi-pan-iso-surface2.ps} \end{figure}

(a)

Выберите Grid... и Y-Coordinate в списке Surface of Constant (Поверхности постоянных).

(b)

Нажмите Compute (Расчёт) для обновления минимального и максимального значения.

(c)

Введите 0.12 в поле Iso-Values (Изо-Значение).

(d)

Введите y=0.12 для New Surface Name (Имя новой поверхности).

(e)

Нажмите Create (Создать).

(f)

Выберите Grid... (Сетка) и Z-Coordinate в списке Surface of Constant (Поверхности постоянных).

(g)

Нажмите Compute (Расчёт) для обновления минимального и максимального значения.

(h)

Введите -0.1 в поле Iso-Values (Изо-Значение).

(i)

Введите z=-0.1 для New Surface Name (Имя новой поверхности).

Замечание:

Имя, которое FLUENT даёт по умолчанию z-coordinate-17, показывает, что номер этой поверхности 17. Это будет использовано для отображения усреднённых параметров.

(j)

Нажмите Create (Создать)

2.

Отображение векторов скорости  на поверхности $y=0.12$.

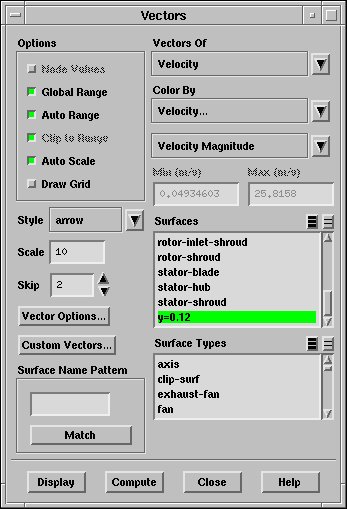

Display $\rightarrow$ Vectors...

\begin{figure}\psfig{file=figures/multi-pan-vectors2.ps} \end{figure}

(a)

Выберите y=0.12 в списке Surfaces (Поверхности).

(b)

Увеличьте масштаб Scale до 10.

(c)

Увеличьте значение Skip (Пропуск) до 2.

(d)

Выберите arrow (стрелка) из списка Style.

(e)

Нажмите Display.

(f)

Вращение и увеличение вида даёт рис.  9.4.

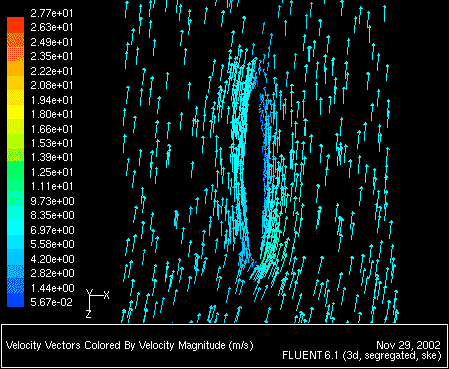

Рис. 9.4: Векторы скорости при $y=0.12$ вблизи лопаток статора

\begin{figure} \psfig{file=figures/multi-fig-velocity-vectors2.ps,height=3.0in,angle=-90,silent=} \end{figure}

Отображение скорости таким образом хорошо подходит для анализа течения у лопаток статора, для ротора более информативно отображение относительной скорости.

3.

Отображение осреднённой по окружности величины полного давления. на плоскости $z=-0.1$.

(a)

Введите в окне консоли команды из диалога представленного ниже



Замечание:

Поверхность 17 - это поверхность $z=-0.1$ созданная вами ранее. Для увеличения разрешения используется 15 полос вместо значения по умолчанию 5.

> plot

/plot> circum-avg-radial

averages of> total-pressure

on surface [] 17

number of Bands [5] 15

Изменение полного давления по радиусу достаточно неравномерно (Рис.  9.5). Это связанно с большими потерями у ступицы.

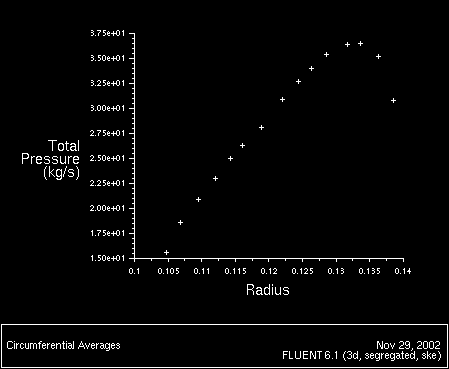

Рис. 9.5: Осреднённая по окружности величина полного давления при $z=-0.1$.
\begin{figure} \psfig{file=figures/multi-fig-circ-av.ps,height=3.0in,angle=-90,silent=} \end{figure}

4.

Отображение распределения полного давления.

Display $\rightarrow$ Contours...

\begin{figure}\psfig{file=figures/multi-pan-contours.ps} \end{figure}

(a)

Выберите rotor-blade и rotor-hub в списке Surfaces (Поверхности).

(b)

Выберите Pressure... и Total Pressure в списках Contours Of (Распределение).

(c)

Включите опцию Filled (Заливка).

(d)

Нажмите Display (Отображение).

Распределение полного давления показано на рис.  9.6. Наибольшее давление имеет место на передней кромке лопатки вследствие вращения ротора.

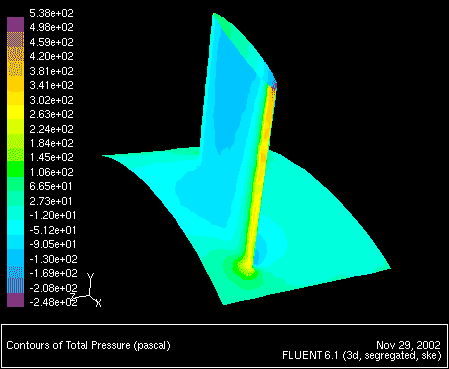

Рис. 9.6: Распределение полного давления для лопатки ротора и ступицы
\begin{figure} \psfig{file=figures/multi-fig-pressure.ps,height=3.0in,angle=-90,silent=} \end{figure}
