Шаг 4: Совмещающиеся поверхности

На этом шаге вы установите совмещающиеся поверхности на границе выход ротора/вход статора.

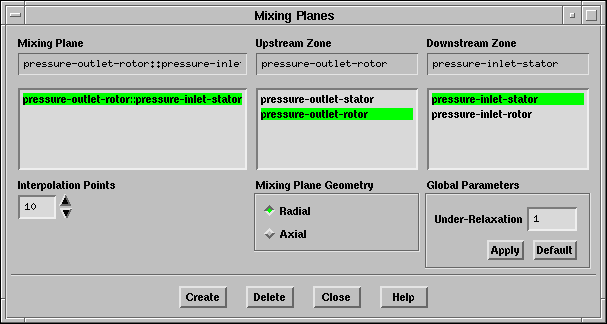

Define $\rightarrow$ Mixing Planes...

1.

Выберите pressure-outlet-rotor (давление-выход-ротор) в списке Upstream Zone (Предшествующая зона).

2.

Выберите pressure-inlet-stator (давление-вход-статро) в списке Downstream Zone (Последующая зона).

3.

Нажмите Create.

FLUENT назовет поверхность совмещения комбинируя имена зон выбранных в списках Upstream Zone и Downstream Zone. Это новое имя отобразится в списке Mixing Plane (Поверхности совмещения).

Основная идея совмещения поверхностей состоит в том, что каждая из зон течения рассчитывается как стационарная задача. Через определённые промежутки времени параметры для обоих зон осредняются по окружности на совмещающихся поверхностях. FLUENT использует эти значения для обновления граничных условий для рассматриваемых зон течения.

В нашем случае профили осреднённого полного и статического давления  ( $p_0$, $p_s$), направляющих косинусов в радиальном, тангенциальном и осевом направлении ( $\alpha_r, \alpha_t, \alpha_z$), полной температуры ( $T_0$), кинетической энергии турбулентности ( $k$), и степени турбулентной диссипации ( $\epsilon$) рассчитываются для выходного сечения ротора и используются для обновления граничных условий для входного сечения статора. Аналогично, такие же профили рассчитываются для входного сечения статора и используются как граничные условия для выхода ротора. Вы можете увидеть рассчитываемые профили на границе совмещения в панели Boundary Profiles (Граничные профили).

Define $\rightarrow$ Profiles...

Вы также уведите, что те же профили имеются в панели граничных условий для входного сечения статора и выходного сечения ротора. Подробнее о совмещении поверхностей смотрите в Руководстве Пользователя.
