Шаг 1: Сетка

1.

Считайте файл сетки ( fanstage.msh).

File $\rightarrow$ Read $\rightarrow$ Case...

Как только FLUENT прочитает сетку он отобразит результат в консоли окна.

2.

Проверьте сетку.

Grid $\rightarrow$ Check

FLUENT обеспечит проверку сетки и выведет результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

3.

Отобразите сетку (Рис.  9.2).

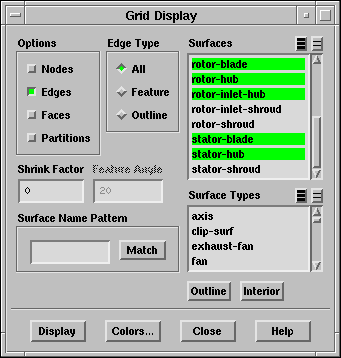

Display $\rightarrow$ Grid...

\begin{figure}\psfig{file=figures/multi-pan-display-grid.ps} \end{figure}

(a)

Выберите rotor-blade, rotor-hub, rotor-inlet-hub, stator-blade, и stator-hub в списке Surfaces (Поверхности).

(b)

Нажмите Display (Отображение).

(c)

Поверните вид для получения картины показанной на рис. 9.2.

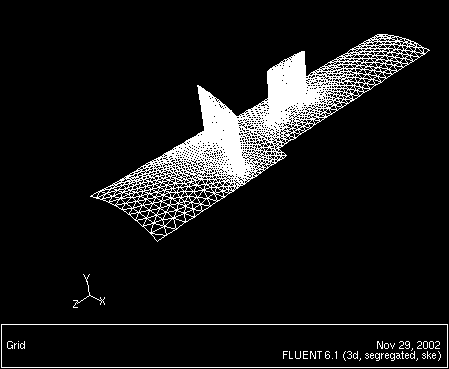

Рис. 9.2: Отображение сетки для многоступенчатого вентилятора
\begin{figure} \psfig{file=figures/multi-fig-grid-default.ps,height=3.0in,angle=-90,silent=} \end{figure}

Внимание:

Вы можете использовать правую кнопку мыши чтобы узнать какой зональный номер соответствует каждой границе. Если вы нажмёте правую кнопку мыши на одной из границ в окне графика её зональный номер, имя и тип отобразятся в консоли окна FLUENT. Эта возможность очень полезна когда имеется несколько зон одного типа.
