Описание задачи

Рассматриваемая задача схематично показана на Рис.  9.1. Ротор и статор состоят из 9 и 12 лопаток соответственно. Желательно получить стационарное решение для этой конфигурации используя только одну лопатку ротора и одну лопатку статора. Поскольку угловая периодичность лопаток ротора и статора отличаются можно применить совмещающиеся поверхности на границе взаимодействия.

Совмещающиеся поверхности определяются на границе выход ротора/ вход статора. Периодические граничные условия устанавливаются по обе стороны от лопаток ротора и статора. В качестве граничных условий перед ротором и за статором устанавливаются значения давления на входе и выходе из ступени. Полное избыточное давление рабочего тела (воздуха) на входе составляет 0 Па. Статическое давление на выходе 0 Па. Ступица и лопатки ротора вращаются с частотой 1800 об/мин.

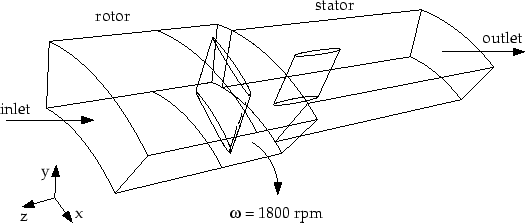

Рис. 9.1: Схема задачи
\begin{figure} \psfig{file=figures/multi-fig-schematic.ps,height=2.00in} \end{figure}
