Шаг 1: Grid

1.

Считайте файл сетки ( blower.msh).

File $\rightarrow$ Read $\rightarrow$ Case...

2.

Проверьте сетку.

Grid $\rightarrow$ Check

Замечание:
FLUENT проверит сетку и отобразит результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

3.

Сглаживание и замена сетки

Grid $\rightarrow$ Smooth/Swap...

Сглаживание и замена улучшают качество сетки.

$\begin{figure}\psfig{file=figures/2d-blower-smooth-swap.ps} \end{figure}$

(a)

Оставьте параметры сглаживания по умолчанию и нажмите Smooth (Сглаживание).

(b)

Нажмайте Swap (Замена) до тех пор пока Number Swapped (Число Заменённых) под Swap Info (Информация замены)не станет равным 0.

4.

Отобразите сетку (Рис. 8.2).

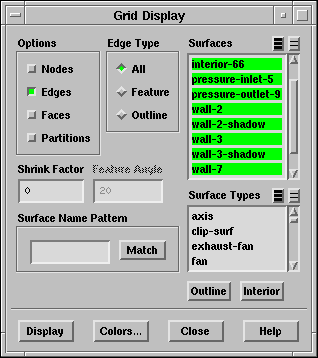

Display $\rightarrow$ Grid...

Сетка состоит из 3 зон течения fluid-13, fluid-14 и fluid-18. Когда сетка будет прочтена на консоли будет выведено соответствующее сообщение. В панели Draw Grid (Отображение сетки) зоны течения отображаются как внутренние зоны interior-61 (внутренняя зона-61), interior-62 и interior-66. На следующем шаге вы научитесь как связать зоны течения с внутренними зонами. Зона течения содержащая лопатки будет рассчитываться во вращающейся системе координат

$\begin{figure}\psfig{file=figures/2d-blower-grid-display.ps} \end{figure}$

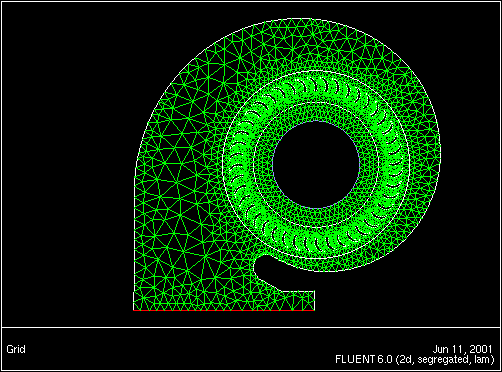

**Рис 8.2:** 2D Сетка Центробежного вентилятора
$\begin{figure} \psfig{file=figures/2d-blower-grid.ps,height=3.0in,angle=-90,silent=} \end{figure}$

Зоны течения разделены граничными границами стенок. Эти границы используются в генераторе сеток для разделения зон течения, и могут быть преобразованы в внутренние зоны при задании граничных условий в этой главе. Каждая из этих стенок связанна с "экраном" который создан FLUENT при чтении сетки. Экраны создаются всегда когда стенка имеет зоны течения с обоих сторон.
