Описание задачи

Эта задача рассматривает 2D секцию (ступень) центробежного вентилятора. Задача изображена схематично на рис. 8.1. Вентилятор имеет 32 лопатки, хорда лопаток - 13,5 мм. Лопатки расположены на диаметре 56,5 мм. Радиус сборной камеры изменяется логарифмически от 80 до 146,5 мм. Полное давление на входе задается 200 Па и поток покидает вентилятор при атмосферных условиях (Статическое давление равно 0 Па). Лопатки вращаются  с угловой скоростью 261 рад./с. Течение предполагается турбулентным.

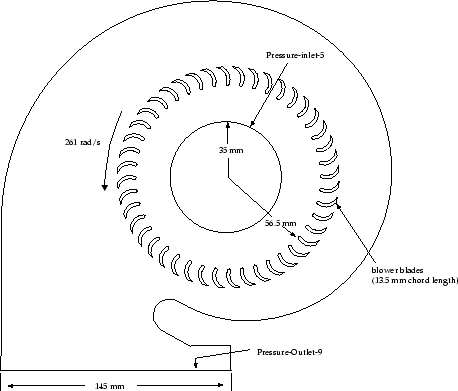

Рис. 8.1: Схема задачи
\begin{figure} \psfig{file=figures/2d-blower-geo.ps,width=4.0in} \end{figure}
