Описание задачи

Задача требующая решения изображена схематично на рис.  1.1. Холодная жидкость 26$^\circ$C проходя через широкий канал и смешивается с более тёплой жидкостью 40$^\circ$C  в коленчатом патрубке. Размеры патрубка даны в дюймах. Граничные условия даны в единицах СИ. Число Рейнольдса во входном патрубке составляет 2.03 $\times$ 10 $^5$ поэтому необходима турбулентная модель.

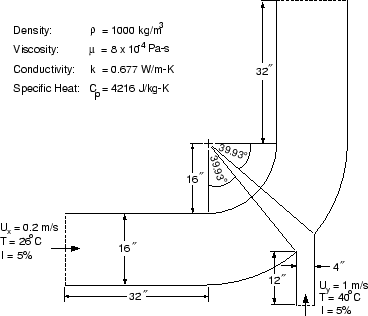

Рис. 1.1: Схема задачи
\begin{figure} \psfig{file=figures/elbow-geom.ps,height=2.75in} \end{figure}
