Шаг 5: Boundary Conditions

Вы можете решить эту проблему используя вращающуюся систему координат для жидкости. Стенки дисков при этом будут вращаться с системой координат.

Define $\rightarrow$ Boundary Conditions...

1.

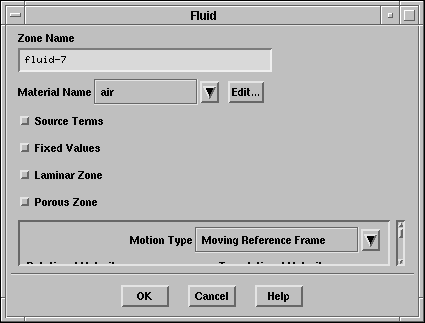

Определите вращающуюся систему координат для области жидкости ( fluid-7).

$\begin{figure}\psfig{file=figures/disk-pan-bc-fluid.ps} \end{figure}$

(a)

Выбирите Moving Reference Frame (вращающуюся систему координат) в выпадающем списке Motion Type (Тип движения).

(b)

Ниже Motion Type (Тип движения) установите Скорость в Rotational Velocity (Скорость вращения) равной 71.08 rpm (об./мин.).

2.

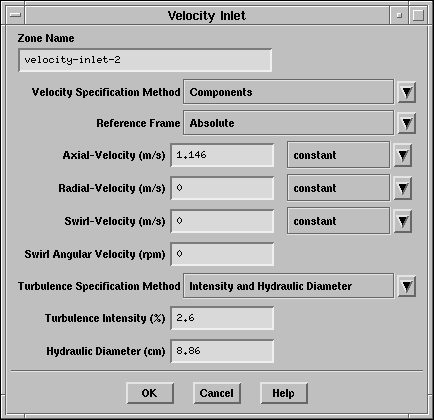

Далее установите условия течения на входе (velocity-inlet-2 - скорость на входе).

$\begin{figure}\psfig{file=figures/disk-pan-bc-vinlet.ps} \end{figure}$

3.

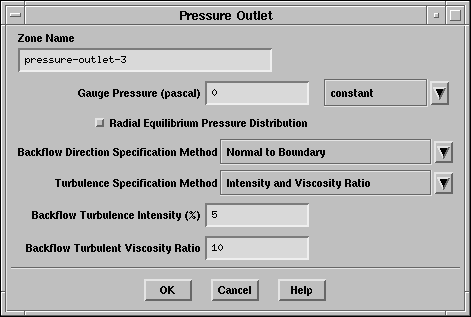

Задайте условия на выходе ( pressure-outlet-3 - давление на выходе).

$\begin{figure}\psfig{file=figures/disk-pan-bc-poutlet.ps} \end{figure}$

Замечание:

FLUENT будет использовать режим (условия) обратного течения только в случае если жидкость поступает в область расчёта через выход. Так как обратные течения могут возникать в некоторых точках во время расчёта следует установить разумные параметры обратного течения для предотвращения ухудшения сходимости.

4.

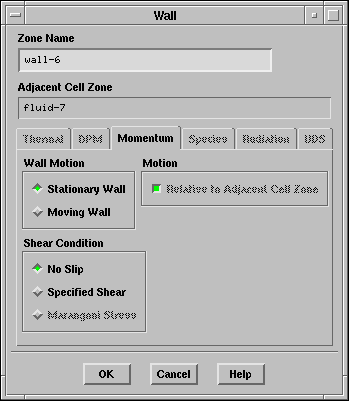

Примем установки по умолчанию для стенок дисков ( wall-6).

$\begin{figure}\psfig{file=figures/disk-pan-bc-wall.ps} \end{figure}$

Замечание:

Для вращающейся системы координат , FLUENT предполагает по умолчанию что все стенки вращаются со скоростью вращения системы координат, а следовательно вращаются относительно неподвижной системы координат. Для того чтобы задать не вращающуюся стенку необходимо установить скорость вращения равную 0 в неподвижной системе координат.
