Шаг 3: Модели

1.

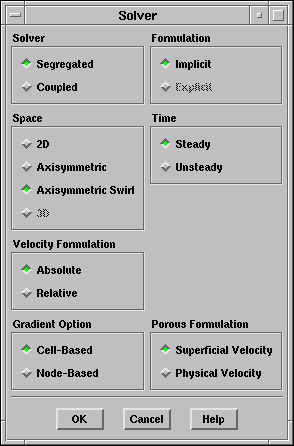

Определите параметры решения необходимые для расчёта модели, и возможность расчёта осесимметричного завихрения.

Define $\rightarrow$ Models $\rightarrow$ Solver...

\begin{figure}\psfig{file=figures/disk-pan-models-solver.ps} \end{figure}

(a)

Оставьте опцию по умолчанию Segregated solver (Раздельный решатель).

(b)

Выберите Axisymmetric Swirl (Осесимметричное завихрение) врамке Space (Пространство).

(c)

Оставьте выбор по умолчанию Absolute (Абсолютный) в рамке Velocity Formulation (Формулировка скорости).

Для вращающейся системы координат, абсолютная формулировка скорости имеет ряд численных преимуществ.

(d)

Оставьте выбор по умолчанию Cell-Based (основанный на ячейках, узловой) в Gradient Option (Параметры Градиента).

(e)

Оставьте выбор по умолчанию Superficial Velocity (Внешняя, Поверхностная скорость) в Porous Formulation (? Пористая формулировка).

2.

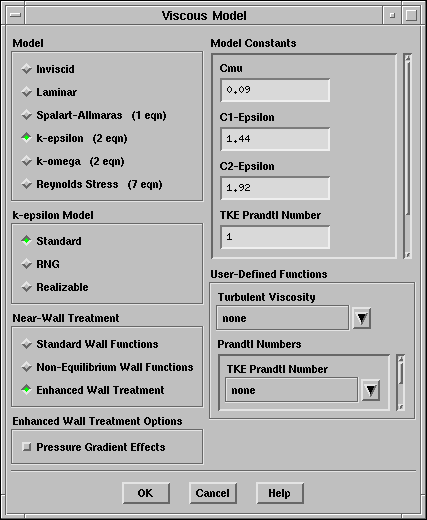

Вернитесь к стандартной $k$- $\epsilon$ модели турбулентности  с расширенным рассмотрением (обработкой) пристенной области .

Define $\rightarrow$ Models $\rightarrow$ Viscous...

\begin{figure}\psfig{file=figures/disk-pan-models-viscous-ke.ps} \end{figure}

(a)

В рамке Model, выберите k-epsilon.

Панель расширится.

(b)

Сохраните выбранное Standard (стандартная) в рамке k-epsilon Model.

(c)

В рамке Near-Wall Treatment (Пристенная обработка), выберите Enhanced Wall Treatment (Расширенная обработка стенок) и оставьте опции по умолчанию.

Возможность расчёта вихрей  позволяет использовать двухмерную сетку при более простом и экономичном в использовании расчёте. Это очень важно для задач, связанных с расширенным рассмотрением (обработкой) стенок и пристеночный поток просчитывается через вязкий подслой и переходную область (то есть, первый узел сетки от стенки расположен в  y $^+$ в первом порядке).  Более подробно смотрите в руководстве пользователя.
