Шаг 1: Сетка

1.
Считайте файл сетки ( disk.msh).

File $\rightarrow$ Read $\rightarrow$ Case...



2.
Проверьте сетку.

Grid $\rightarrow$ Check

FLUENT проверит сетку и отобразит результаты в консоли окна. Особое внимание уделите отображаемому минимальному объёму. Убедитесь, что это положительное значение.

3.
Отобразите сетку (Рис  7.2).

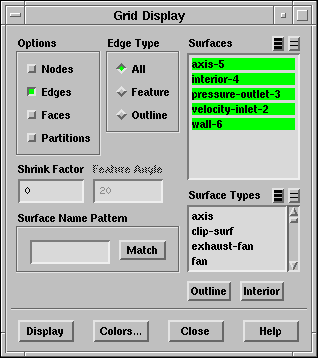

Display $\rightarrow$ Grid...

\begin{figure}\psfig{file=figures/disk-pan-display-grid.ps} \end{figure}

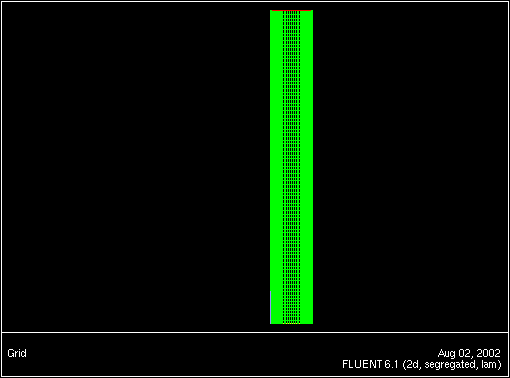

Рис 7.2: Отображение сетки для дисковой области
\begin{figure} \psfig{file=figures/disk-fig-grid-default.ps,height=3.0in,angle=-90,silent=} \end{figure}

Внимание:
Вы можете использовать правую кнопку мыши чтобы узнать какой зональный номер соответствует каждой границе. Если вы нажмёте правую кнопку мыши на одной из границ в окне графика её зональный номер, имя и тип отобразятся в консоли окна FLUENT. Эта возможность очень полезна когда имеется несколько зон одного типа.
