Описание задачи

Задача требующая решения схематично отображена на рис.  7.1. Этот случай похож на дисковое пространство подробно изученное Пинкомбом (Pincombe) [1].

Воздух входит в полость между двумя вращающимися в одном направлении дисками. Диски имеют  88.6 см в диаметре, воздух входит со скоростью 1,146 м/с в отверстие диаметром 8,86 см. Зазор между дисками составляет 6,2 см. Диски вращаются со частотой 71,08 об./мин, воздух входит без закрутки. Поскольку направление течения изменяется на радиальное вращение дисков оказывает существенный эффект на течение вязкой жидкости, образовавшееся у поверхности дисков.

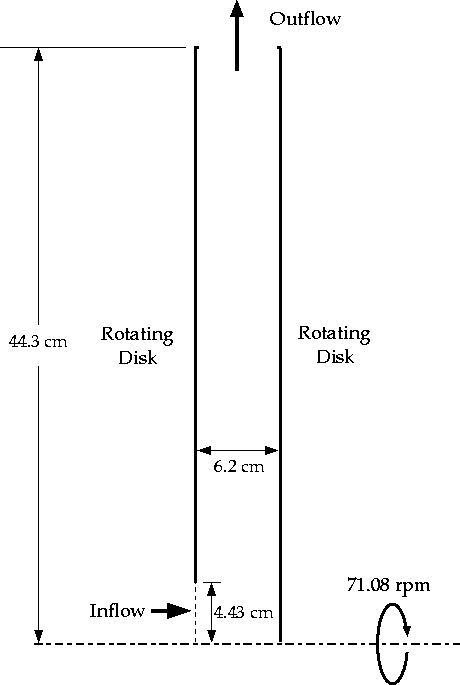

Рис. 7.1: Условия задачи

Как отмечается в работе [1], существует 2 безразмерных параметра которые характеризуют течение в подобной дисковой полости: объёмный коэффициент расхода$C_w$, и вращающееся число Рейнольдса$Re_{\phi}$. Эти параметры определяются следующим образом:

$$C_w = \frac{Q}{\nu \; r_{\rm out}}$$ (7.1)

$$Re_{\phi} = \frac{\Omega r_{\rm out}^2}{\nu}$$ (7.2)

где $Q$ - объёмный расход, $\Omega$ - скорость вращения, $\nu$ - кинематическая вязкость, $r_{\rm out}$- внешний радиус дисков. Здесь, вы рассмотрите случай для $C_w$ = 1092 и $Re_{\phi}$ = 10 $^5$.
